法國Envea恩威雅氣體流量測量AirFlow P

AirFlow P測量氣體流量，尤其是在含塵氣流環境應用中?？奢p松安裝在現有管道上，無需文丘里管或類似轉換。可用于低粉塵負荷的環境或高粉塵負荷等惡劣的條件。

恩威雅AirFlow P 是對因粉塵負荷過大而無法使用壓差式測量或無法或不希望進行管道轉換的位置進行氣體流量測量的理想測量裝置。

Envea AirFlow氣體流量測量的特性

即使在含塵氣流環境下也能獲得可靠的測量值

易于改裝

無需校準

以立方米為單位輸出

適用于各種直徑和幾何形狀

無需文丘里管 (收縮)

法國恩威雅envea氣體流量測量AirFlow P的應用

AirFlow P 用于測量氣體流量， 使用的測量系統不需要文丘里管或類似轉換。 AirFlow P 可輕松安裝在現有管道上。

傳感器無論是在低粉塵負荷環境下使用還是在高粉塵負荷等惡劣條件下使用， AirFlow P 都能提供可靠的測量值。

這使得 AirFlow P 成為因粉塵含量過大而無法使用壓差式測量或無法或不希望進行管道轉換的位置進行含塵氣體流量測量的理想測量裝置。

恩威雅envea AirFlow P的功能

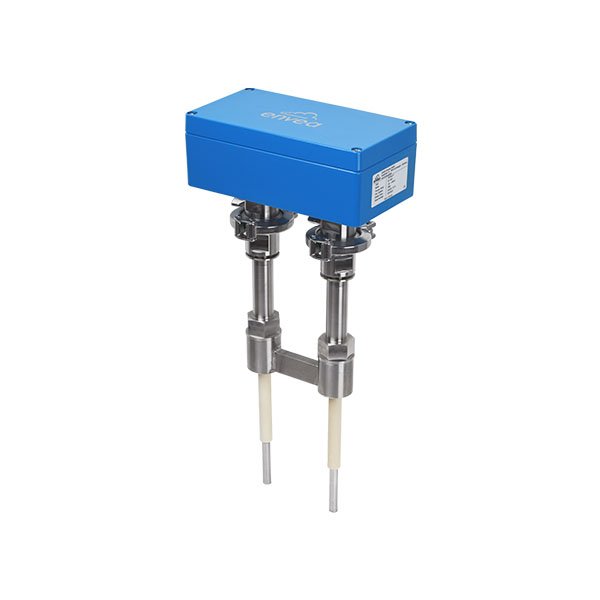

通過兩個伸入管道的探桿, AirFlow P能夠執行非常準確的速度測量。

如果管道區域存儲在處理器上， AirFlow P 系統可以提供一個以立方米/時 (v x A)為單位的模擬輸出信號。

通過使用全新的技術，可以使用 AirFlow P 測量粉塵含量?jī)H為幾毫克/立方米的清潔氣體管道中的氣體流量。

也可以將 AirFlow P 用作純粹的速度測量設備，例如為了保持實際材料速度恒定。

技術參數

傳感器

電源 24 V DC, 由處理器供電

測量范圍 從1 mg/m³起

速度范圍 1 m/s … 100 m/s

工況溫度 -20 … +250 °C

環境溫度 -20 … +60 °C

外殼材質 鋁

傳感器探桿材質 不銹鋼

保護等級 IP65

尺寸 220 x 840 x 120 mm (W x H x D)

重量 5.5 kg

處理器 (DIN 卡軌)

電源 24 V DC ± 10 %

功耗 20 W / 24 VA

保護等級 IP40 to EN 60 529

環境工作溫度 -10 … +45 °C

尺寸 23 x 90 x 118 mm (W x H x D)

重量 約 172 g

DIN 卡軌緊固件 DIN 60715 TH35

接線端子 0.2 - 2.5 mm² [AWG 24-14]

電流輸出 1 x 4 … 20 mA (0 … 20 mA),

負載 < 500 Ω (Active)

通訊接口 ModBus RTU (RS 485) / USB

脈沖輸出 開環集電極- 30 V, 20 mA

繼電器輸出

 額定負載： 250 V AC

 峰值電流: 6 A

 額定負載230 V AC: 250 VA

 DC1開關電流:

3/110/220 V: 3/0.35/0.2 A

 min開關負載:

500 mW (10 V / 5 mA)

數據備份 閃存

處理器 (液晶顯示)

電源 110 / 230 V AC 50 Hz (可選 24 V DC)

功耗 20 W / 24 VA

保護等級 IP65 to EN 60 52910.91

環境工作溫度-10 … +45 °C

尺寸 258 x 237 x 174 mm (W x H x D)

重量 約 2.5 kg

通訊接口 RS 485 (ModBus RTU) / USB

電纜螺旋連接器 3 x M20 (4.5 - 13 mm Ø)

接線端子 0.2 - 2.5 mm² [AWG 24-14]

電流輸出 3 x 4 … 20 mA (0 … 20 mA),

負載 < 500 Ω (Active)

脈沖輸出 開環集電極- 30 V, 20 mA

繼電器輸出

 額定負載: 250 V AC

 峰值電流 ： 6 A

 額定負載230 V AC: 250 VA

 DC1開關電流:3/110/220 V: 3/0.35/0.2 A

 min開關負載:500 mW (10 V / 5 mA)

數據備份 閃存220,00533,
