點擊圖片查看原圖特性? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
·?設計波長：3.1 μm、3.5 μm、10.6?μm
·?設計波長處的偏振效率：80%到95%
·?低重影：小于主反射的0.5%
·?反射鋁膜
·?Pyrex基底，75到450刻線/mm
·?使用刻線的基底材料生產
·?損傷閾值：
o?連續波激光：250 W/cm2
o?脈沖激光器：3.5 J/cm2?(200 ns脈沖)

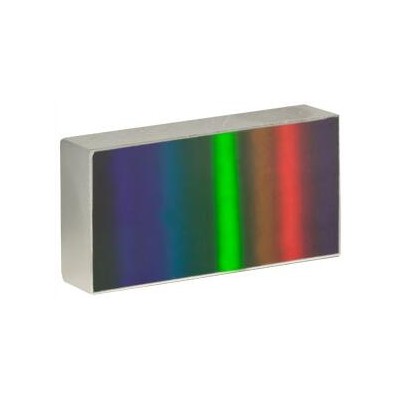

QXKJ提供多種優化中紅外區域峰值偏振效率的刻劃衍射光柵。我們提供不同閃耀角的光柵，適合多種應用。欲了解不同光柵類型的差異，請點擊上方光柵指南標簽。
這些光柵用于在常見分子激光波長下獲得峰值偏振效率，因此與標準的刻劃衍射光柵(紫外、可見和近紅外刻劃光柵)不同。對于這些光柵，凹槽閃耀角不等同于Littrow配置角，后者優化了光柵效率，用于非偏振光。因此，Littrow配置的反射光柵的標準公式也不再適用。
請注意，這些光柵的反射鋁膜是裸露的，而且沒有保護鍍膜。但是可以定制MgF2或金膜來保護光柵的鋁膜表面。金膜在紅外波段的性能更好，而MgF2膜提供**保護性；詳情請咨詢技術支持。
注意
光柵很容易被潮濕、指紋、氣溶膠或任意摩擦材料的輕微接觸而損傷。光柵只能在必要時才拿取，而且只能通過邊緣夾持。應佩戴橡膠手套或類似的防護套，以防止手指上的油污接觸光柵表面。清潔時只能使用凈化的干燥空氣或氮?dú)獯祾吖鈻牛渌魏尾僮鞫际遣辉试S的。溶劑很可能會損傷光柵表面。
反射式衍射光柵，設計波長3.1 μm
|
Dimensions (W x H x D) |
Design Wavelength |
Grooves/mm |
Blaze Angle |
Dispersion |
|
12.5 mm x 25.0 mm x 9.5?mm |
3.1?μm |
450 |
32° |
1.6 nm/mrad |
|
25.0 mm x 50.0 mm x 9.5 mm |
反射式衍射光柵，設計波長3.5 μm
|
Dimensions (W x H x D) |
Design Wavelength |
Grooves/mm |
Blaze Angle |
Dispersion |
|
12.5 mm x 25.0 mm x 9.5 mm |
3.5?μm |
300 |
26.5° |
2.86?nm/mrad |
|
25.0 mm x 50.0 mm x 9.5 mm |
?反射式衍射光柵，設計波長10.6 μm
?
|
Dimensions (W x H x D) |
Design Wavelength |
Grooves/mm |
Blaze Angle |
Dispersion |
|
12.5 mm x 25.0 mm x 9.5 mm |
10.6 μm |
75 |
21° |
12.3?nm/mrad |
|
25.0 mm x 50.0 mm x 9.5 mm |
||||
|
12.5 mm x 25.0 mm x 9.5 mm |
100 |
27° |
8.5 nm/mrad |
|
|
25.0 mm x 50.0 mm x 9.5 mm |
||||
|
12.5 mm x 25.0 mm x 9.5 mm |
150 |
35° |
4.2?nm/mrad |
|
|
25.0 mm x 50.0 mm x 9.5 mm |
?
?
