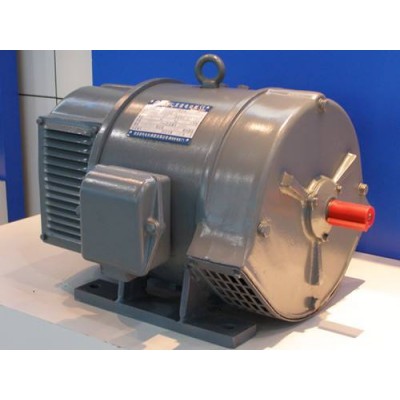

點擊圖片查看原圖一、特點和用途
ZSN4系列直流電動機是在Z4系列直流電動機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。
本系列電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構，使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電動機的起動轉矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電動機能在粉塵較大的惡劣環境中，安全可靠的運行。
二、型號說明
ZSN4-280-11B：“Z”表示直流電動機，“SN”表示水泥回轉窯，“4”表示第四次系列設計，“280”表示電機中心高，**個“1”表示電樞鐵心長度代號*，第二個“1”表示端蓋代號**，“B”表示帶補償繞組***。
注：*鐵心長度由長到短的代號順序?yàn)?、2、1、09、08、07。
**數字1、2表示短、長端蓋。
***315、355機座號均帶補償繞組，“B”可不加。
三、電機性能
1.電機在下列使用條件應能額定工作：
1.1.海拔不超過1000m。
1.2.進入電機的冷卻介質溫度不超過40℃。
1.3.電動機為連續工作制(S1)。
1.4.電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。
1.5.對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。
| 機座號 | 風量（m3/h） | 靜壓（Pa） |
| ZSN4-225 | 2880 | 1400 |
| ZSN4-250 | 3000 | 1400 |
| ZSN4-280 | 4000 | 1600 |
| ZSN4-315 | 4680 | 1600 |
| ZSN4-355 | 5200 | 1600 |
2..電機絕緣等級為F級。
3.電動機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機***低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。
4.電動機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。
5.技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
6.ZSN4-225電機不帶補償繞組，但帶串勵繞組。
7.電機提供有接地標志的接線柱。
8.本系列電機性能均符合國家標準GB755—87《旋轉電機基本技術要術》及部頒標準**6316—92《Z4系列直流電動機技術條件》，也可按國際電工委員會標準IEC34-l的要求考核。
四、結構簡介
1.電機的冷卻方式和外殼防護等級見下表：
| 冷卻方式 | 單管進風（IC17） | 雙管進出風（IC37） |
| 防護等級 | IP23S | IP44 |
2.電機安裝形式：臥式底腳安裝(1MB3)。電機可制造成單軸伸或雙軸伸，單軸伸電機在非傳動側可配裝測速發電機或其它測速裝置。
3.若用戶需要，電機的定子繞組里可埋置熱敏電阻或其它過熱保護元件。
4.出線盒位置從傳動側看在機座右側，若用戶需要也可在機座左側或上方。
五、訂貨須知
1.訂貨前請先查閱產品介紹，確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓，及結構安裝形式等數據。
2.對產品有特殊要求時，如雙軸伸、出線盒位置為反盒、帶測速裝置等，均須在合同中明確注出。
3.如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。
