產品簡介

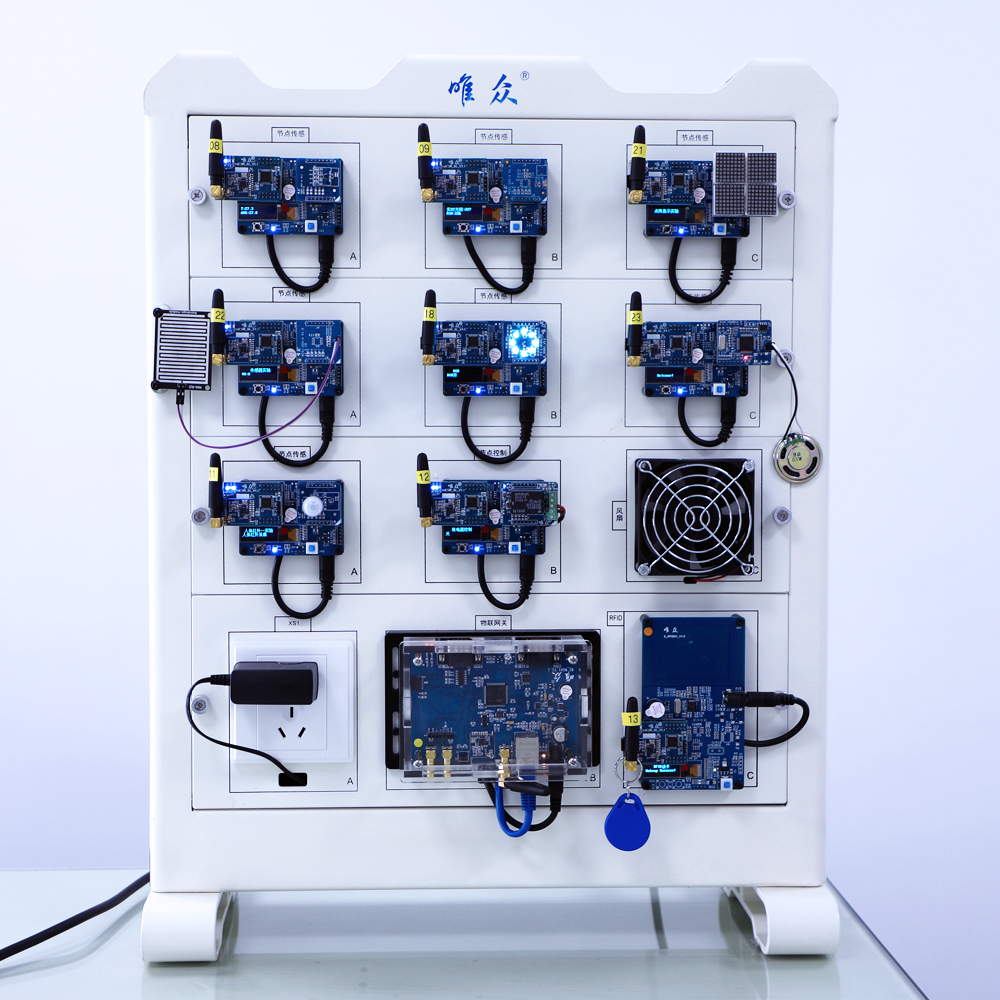

物聯網工程應用實訓裝置是一款物聯網多功能綜合教學實訓平臺，按照物聯網技術架構，分為感知層、網絡層、應用層，以智能家居、智慧農業、智能交通、智慧安防為案例，為學生提供一個學習物聯網底層硬件構成、業務原理及應用開發的實訓環境。

實訓裝置綜合運用傳感器技術、RFID技術、接口控制技術、無線傳感網技術、Android應用開發等，配合實訓臺上的433M無線通信設備、ZigBee節點、射頻設備、控制設備、網關以及物聯網融合云平臺，構建集基礎性、驗證性、設計性、綜合性和創新性開發五位一體綜合實訓裝置，實現智能家居門禁安防監控、智能家居環境監測、家居設備智能控制、農業環境智能檢測、農業設備智能控制等功能。

技術規格

產品特點

1、 方便教學：以職業院校物聯網專業人才培養的目標和方法為基礎，在實訓教學上進行優化和設計，提出從物聯網知識技術的認知，到物聯網實操技能的訓練，最終達到物聯網專業崗位能力提升的教學理念。

2、 技術覆蓋廣：設計上將盡量多的主流的物聯網設備或物聯網技術集成到系統中，包括傳感器技術、數據技術、射頻識別技術、無線網絡技術、移動互聯網技術、嵌入式技術、智能終端技術、上位機應用軟件技術等，物聯網相關技術領域覆蓋全面。

3、 提供豐富的應用實訓系統實例：系統以智能家居應用、智慧交通應用、智慧農業應用、智能環境監控等應用場景，及基于應用場景的多種業務子項，所有的應用場景及業務子項功能均選材至真實的物聯網行業應用。

4、 模塊化設計方便擴展：軟硬件系統采用平臺化、模塊化設計，結合通用化、標準化設計的物聯網實訓工位，除了可完成配套實訓內容的演示訓練，還可以基于物聯網實訓工位以及系統的軟硬件模塊，外接、擴展更多的技術或業務。

5、 配套海量教學資源：本實訓裝置除提供完整的軟硬件系統外，還配備針對設備完整的物聯網實訓指導書、完整豐富的教學實訓素材資源、以及基于設備系統的物聯網教學視頻。提供免費的安裝部署服務和設備實訓培訓服務。

技術優勢

（1）無線通信模組

無線節點可以直接通過唯眾“可視化界面生成器”和“可視化控制器”進行功能配置，支持動態改變無線節點模塊IO口的功能，功能包括按鍵接入、數字量接入、數字量輸出、模擬量輸入、PWM輸出，應做到切換這些功能時，無需重新燒寫無線節點固件。

（2）可視化編輯器

通過電腦PC端可直接以“可見即可得”的方式在此工具上生成不同的設備操作界面，支持指示燈、按鍵、圖片集合、變量視窗、圖文鏈接等五種可視化控件。所有控件的動作都可以直接反應到實際的物聯設備（即無線節點模塊）上。界面生成后，可以直接導入App使用，而不需要重新編譯或安裝App。

（3）可視化控制器

App可實現對無線節點的數據查看、狀態查看、動作控制等功能。App可實現不同無線節點間的動作聯動。聯動操作可直接通過App進行配置，而不需要重新編寫嵌入式或App代碼。App可以實現動作列表的編輯，可以將執行器的動作按順序打包為動作列表，并為其配備觸發源信號，從而實現聯動。

（4）物聯網關

基于ARM Cortex-M4核心的通信網關，支持唯眾無線節點模塊，與配套唯眾物聯網教學App和唯眾物聯網PC編輯器。物聯網關可以管理不同協議的無線節點模塊，并能將多個無線節點模塊視作不同設備，將無線節點模塊的數據轉換為TCP網絡通信，網關同無線節點模塊可以互通互聯，輕松構建物聯網絡。具共同構成的物聯應用開發平臺。通過本物聯網平臺，可以迅速降低物聯網應用的開發成本和開發時間，即便不會編程，也可以在一兩天之內，就迅速使用本平臺開發出自己的物聯網應用。唯眾物聯網關自帶兩路串口透傳服務，可外接zigbee、lora、NB-IOT等多種無線傳輸模塊，同時支持協議轉換，可通過唯眾物聯融合平臺直接查看節點數據，也可生成API接口供應用層開發。

實訓功能

物聯網綜合實訓裝置針對物聯網的應用實訓提供以下軟硬件支撐：

1）唯眾基礎硬件：包含唯眾物聯網關、唯眾物聯節點構成，覆蓋、 ZigBee 無線傳感網絡、433M無線通信、 Wi-Fi 無線網絡、BLE藍牙、 LoRa窄帶物聯通信、 NB-IOT物聯通信技術、Android 移動互聯開發、嵌入式開發、傳感器技術、執行控制、網絡通信、 NET 開發、 Javascript 等技術；

2）唯眾實訓模塊：采用工業級高精度傳感器、執行器，涵蓋模擬量/數字量等多種傳感技術，基于行業的具體應用進行功能模塊的設計，提供完整的硬件驅動層、網絡傳輸層、協議轉換調試等教學實訓內容；

3）唯眾實訓項目：通過實訓掛板提供的硬件模塊，組合形成的各種復雜應用場景，提供完整的硬件驅動層、網絡傳輸層、唯眾應用層（Android 和 NET）等教學實訓內容；

4）唯眾綜合案例：基于物聯網結合到具體行業的應用案例，提供完整的案例開發手冊及相關源碼。
