產品簡介
綜合布線工程實訓模擬墻是綜合布線實訓室的核心設備，用于模擬工程項目教學，進行綜合布線系統工作區子系統、水平子系統、管理間子系統、垂直子系統、設備間子系統、建筑群子系統、出入口子系統設計、完成點數統計表、系統圖、施工圖、端口對應表、材料表、預算表、施工進度表等工作任務教學實訓。
綜合布線工程實訓模擬墻
產品型號和技術規格
| 產品型號 |
類別 |
技術規格 |
|
綜合布線實訓裝置模擬墻實訓平臺
WZ-TSM-04
|
外形尺寸 |
每面墻寬1.2米，高2.6米。標準模塊化仿真墻體，采用全鋼結構（內不含木蕊板），方便組裝和實訓（骨架鏈接無鉚釘）。其中單個仿真墻模塊尺寸：1200×240×2600mm |
| 產品重量 |
450kg |
| 設備組成 |
全鋼結構，6U壁掛機柜，住宅信息箱，開放式橋架，電源系統 |
| 實訓規模 |
每面實訓墻可滿足4-6人同時實訓，每?jī)蓚€(gè)墻面形成一個模塊L型區域，8模塊滿足32-48人同時或交叉進行綜合布線7大子系統實訓 |
| 實訓項目 |
全鋼結構模擬建筑物（群）仿真模擬墻實訓設備，可實現綜合布線七大子系統實訓環境。
可自由組合搭建，方便根據實驗室環境自由擴展搭建。
同時進行8個工作區-水平-垂直-設備間-進線間-建筑群綜合布線七大子系統工程化布線實訓。
能進行住宅信息箱安裝實訓，底盒明裝、暗裝、墻體嵌入式安裝等實訓。
能擴展為監控系統、報警、安防、智能化管理系統、物聯網設備安裝調試等實訓平臺。
|
| 安裝布局 |
可自由組合搭建，十字形、H形、E字形、L形、U字形、T字形等各種形態搭建。 |
產品特點
1、 實訓裝置模塊化設計，可任意組合，體積大，美觀漂亮，適合各種教室安裝。
2、 實訓裝置為全鋼結構，全部為模塊化設計，自由組合，方便擴展和拆卸，無鉚釘，不用鉆墻打孔即可安裝完成，預設各種網絡器材安裝螺孔和穿墻布線孔，無塵操作，突出工程技術原理實訓。
3、 能夠模擬進行綜合布線工程各個子系統的關鍵技術實訓。
4、 能夠進行萬種布線路由設計和實訓操作，并且實訓一致性好。
5、 能夠進行各種線槽或橋架的多種方式安裝布線實訓。
6、 能夠進行各種線管的明裝或暗裝方式的安裝布線實訓。
7、 能夠保證>10000次的實訓。
8、 每個角區域模擬三層結構，配套3個機柜，模擬3個配線子系統。
9、 可采用十字、E字、T字連接方式布局，教室利用率高，設備利用率高，性價比高，實訓方式多，采光好，管理方便。
實訓功能
1）能夠模擬進行多種綜合布線路由設計和操作，具有綜合布線工程技術設計、實訓、展示、測試、考核平臺等功能。
2）能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓。
3）能夠模擬三層樓宇結構、結合配套機柜，可模擬綜合布線系統七大子系統真實工程環境。
4）結合唯眾其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓。
5）具有綜合布線垂直系統、水平子系統、工作區子系統、設備間子系統等內容的展示功能。
6）能夠擴展為智能化管理系統、電氣工程技術等多種實訓平臺。

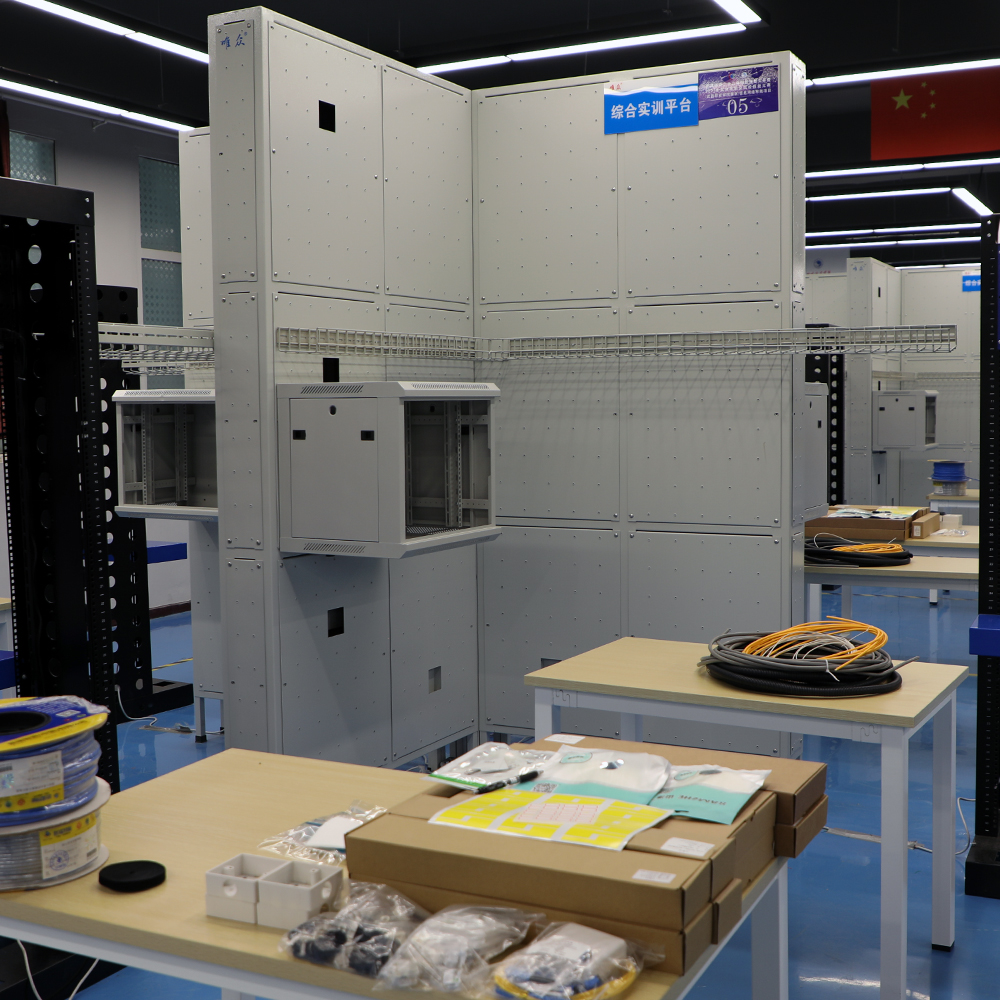

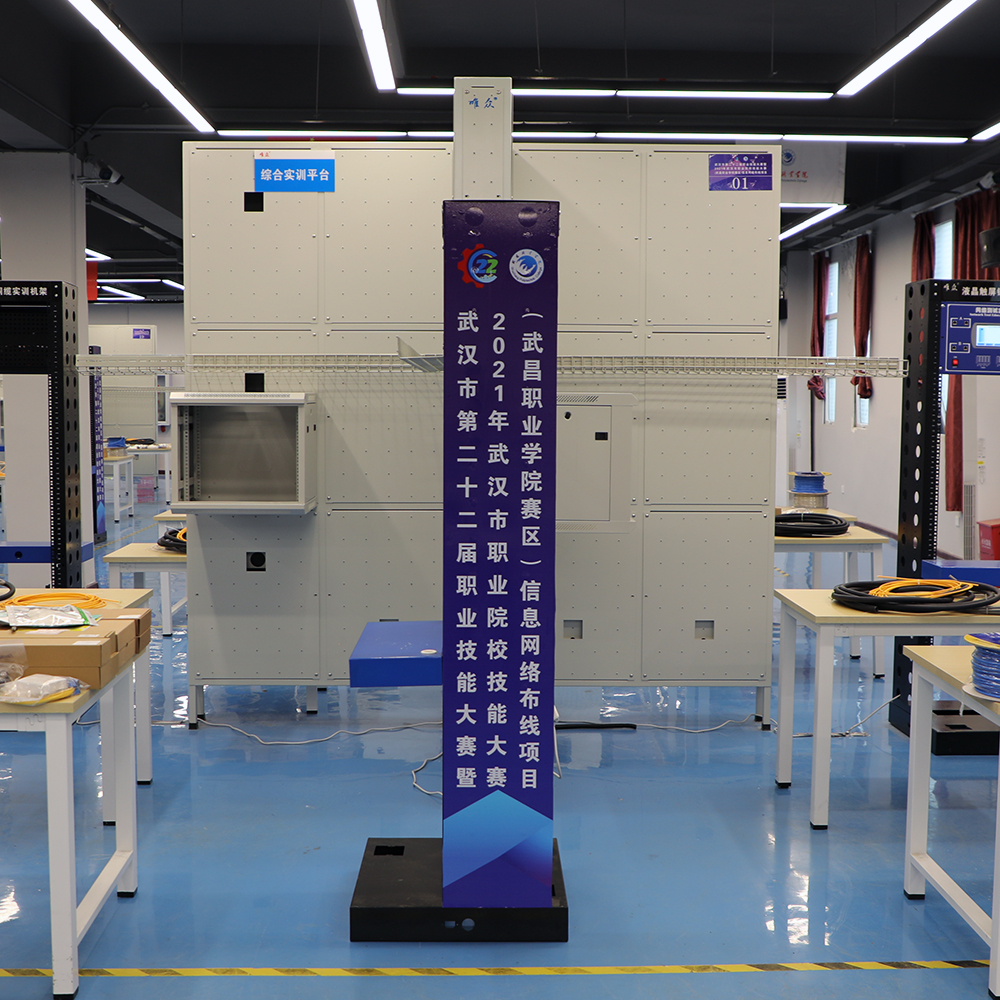

產品實拍

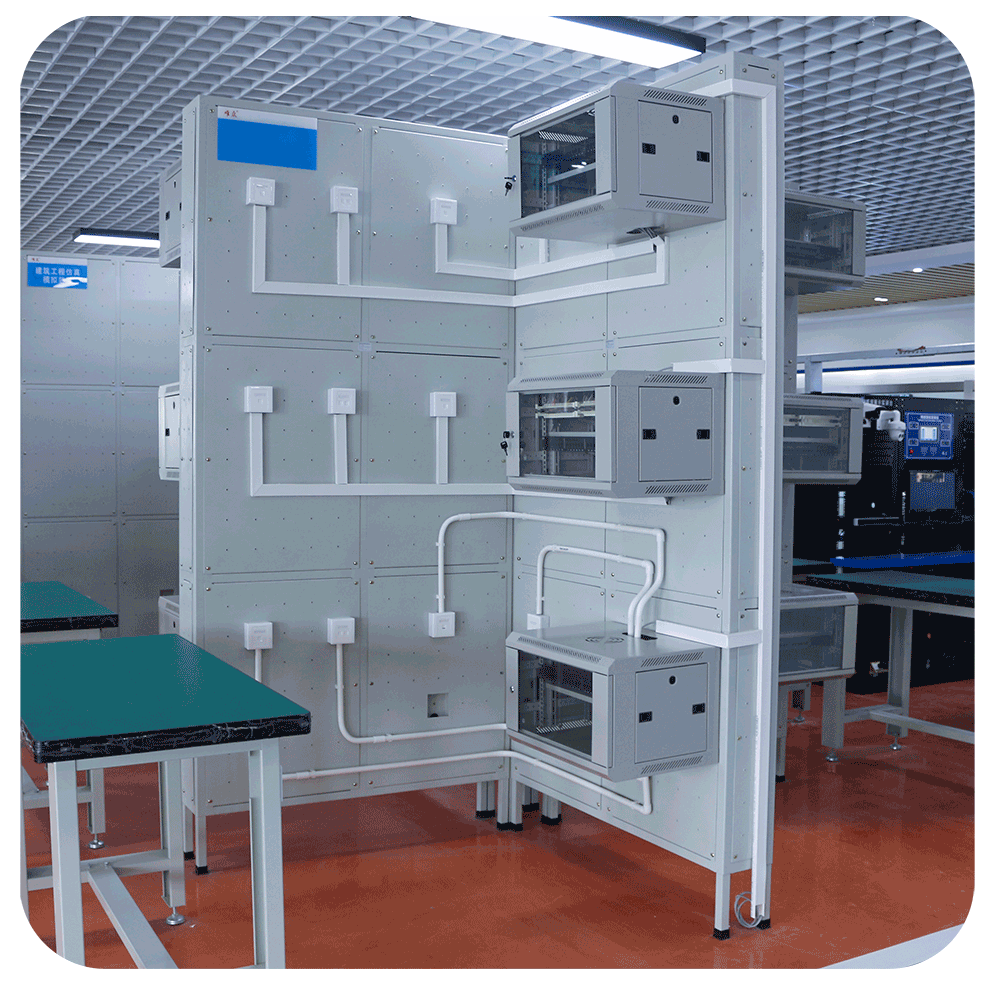

綜合布線工程實訓模擬墻

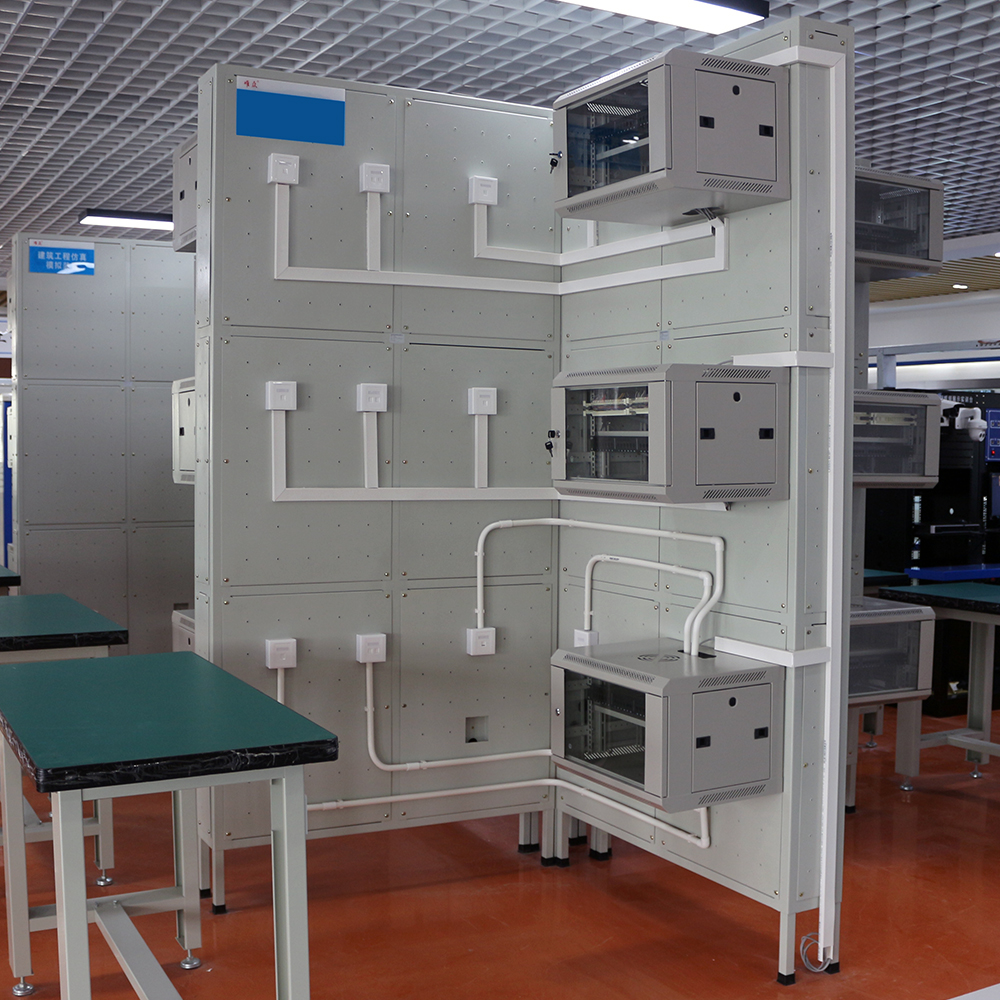

綜合布線工程實訓模擬墻
