一、概述   短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的**判據。 根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。**電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄?！?5.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運?！钡碗妷憾搪纷杩乖囼?yàn)是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的**直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電**會議》中規定超過± 3%的短路變化應視為顯著變化）。變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外*型的單片機測試技術及**的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。輸入變壓器參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。

二、主要測試功能簡介1.  三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）,自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比?？捎糜跈z查三相變壓器單相的缺陷, 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，準確提供測試數據。2.  單相短路阻抗的測量:  除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.  零序阻抗的測量：     零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.  在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。6.  儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。7.    儀器備有232接口，可外擴功能。8．    儀器自帶打印機，可打印顯示數據。9．    內置不掉電存儲器，可儲存160組測量數據。10.    儀器備有U盤接口，用于存取測試數據。11.    **日歷、時鐘功能，可進行時間校準。12.    儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

三、主要技術指標  (1)基本量程（*范圍）  1．電壓(量程自動)：  15～1000V                 ±（讀數×0.2%+3字） 2．電流(量程自動)：  0.1A～100A                  ±（讀數×0.2%+3字） 3．功率：          COSΦ ＞0.15              ±（讀數×0.5% +3字） 4．頻率(工頻)：    45～65(Hz)          測量精度：±0.1%   5．短路阻抗：      0～****            測量精度：±0.5%   6．重復穩定度：      ＜0.2%    7. 儀器顯示：    5位數字(2) 擴充量程電壓、電流可通過電壓互感器(PT)和電流互感器(CT)擴充到所需的任意值，其它各量本儀器能按互感器的倍率自動地相應調整。(3)儀器其他參數 1．環境溫度： -10℃～40℃2．相對濕度： ≤85%RH  3．工作電源： AC 220V±10%   50Hz±1Hz4．外形尺寸： 主機：360*290*170（mm）線箱：360*290*170（mm）5．重量： 主機4.85Kg 線箱：4.5KG

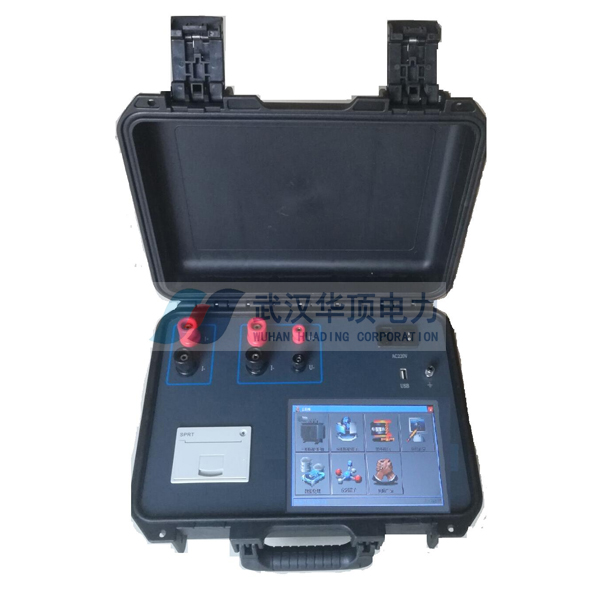

四、面板介紹:1. 測試儀面板布局見圖一：2、面板介紹：1) 電源輸入端子：I+、I- 電源輸入（如調壓器電源輸入）。2) 試品測試端子：Io+、Io-接電流測試線，U+、U-接電壓測試線。3) AC220V：電源插座,開關及保險管位置。4) USB：U盤接口，插入U(xiǎn)盤后可以將數據存儲到U盤。5)  端子：儀器接地端子。6) RS-232：通訊接口，功能擴展接口。7)液晶+觸控操作： 數據顯示，觸控操作及參數輸入。8)打印機： 測試數據打印。

五、變壓器短路阻抗測量操作說明：額定條件下的測量 試驗必須在額定頻率（正弦波形）和額定電流下進行，一般選擇變壓器一次側繞組側為試驗繞組，二次側（大電流側）人工短路，短路導線截面積應不小于變壓器導線截面積,其長度要盡可能短，并確保接觸電阻可以忽略,以免影響測試結果。非額定條件下的測量由于現場的實際情況，受條件的限制，無法對被測試變壓器施加以額定頻率的額定電壓，特別是對大中型變壓器試驗，在現場更難以做到。建議利用小電流進行試驗測試，根據國標要求，試驗電流達到額定電流的25～50％即可滿足試驗要求。（短路線截面積不得小于10平方毫米，且接觸良好，否則影響測試數據的精度。） 試驗要求及注意試驗前應準確地測量被試變壓器的繞組溫度，油浸變壓器以油面溫度作為繞組溫度，干式變壓器應在線圈的不同部位（不小于三個點）的溫度平均值作為繞組溫度。對電源容量要求見附錄﹝僅供參考﹞。雙繞組變壓器從試品得一側供給額定電流，另一側短路，還應在兩極限分接位置上進行。三繞組變壓器測量結果應在成對的繞組間進行，其他繞組開路。三相三繞組變壓器的接線與選擇測量位置一致。測量位置選擇高-低，則測試線接高壓端，低壓短路，其他開路；選擇高-中，則測試線接高壓端，中壓短路，其他開路；選擇中-低，則測試線接中壓端，低壓短路，其他開路。

自耦變壓器可視同雙繞組變壓器，對于具有獨立第三繞組得自耦變壓器，可視同三繞組變壓器。

    當試驗電源容量小或電流比較大時可以通過調壓器調壓，降低測試電流。精度也能夠滿足。

六、開機界面1、當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面: （圖2）

圖2 延時幾秒鐘后顯示主菜單界面：（圖3）

圖3

界面說明：**上面為窗口標題條；中間為此界面主要顯示內容區；下面為提示條及時鐘顯示框區。七、單相變壓器短路阻抗測量操作：1、單相短路阻抗接線：按照儀器接線圖接線，根據儀器量程選擇接線，將儀器與變壓器接好測試線。

圖5：?jiǎn)蜗嘧儔浩魍饨与妷夯ジ衅骱碗娏骰ジ衅鹘泳€圖

2、單相參數設置：點擊單相短路阻抗按鈕，進入?yún)?shù)設置界面：（圖6）界面說明：界面大體與上面界面相同，右側增加按鈕控制塊，用于按鈕操作。在參數設置界面，儀器顯示**近保存參數，若與當前試品參數不一致，點擊觸控界面上的輸入框或圖標按鈕重新設置即可，參數設置完成后，點擊 “保存” 圖標按鈕保存當前參數，點擊“測試”圖標按鈕進入測試界面。

圖6輸入?yún)?shù)說明：（1）試品參數：額定容量：待測變壓器的額定容量，單位:KVA； 分接電壓：指加壓繞組所在的分接電壓，單位:KV；銘牌阻抗：待測變壓器的標稱阻抗電壓，根據此參數計算阻抗電壓誤差。 分接位置：與分接電壓對應位置測試溫度：待測變壓器當前油溫，用于將測試結果校正到額定溫度，單位:℃。校正溫度：用于將與溫度有關的測試參數從當前測試溫度校正到額定溫度，單位:℃。（2）用戶測試參數試品編號：可輸入**多十位數字或英文字符（如出廠編號），用于標識被測設備。CT 變比： 是指外接電流互感器的變比，無互感器時默認變比為1。PT 變比： 是指外接電壓互感器的變比，無互感器時默認變比為1。鎖屏電流：是指在測量狀態中，達到該電流后儀器自動記錄測試數據并停止測量；測量位置：高?—低、高?—中、中?—低 ；（注：多用于三相三繞組變壓器） 。 測試人員：輸入測量人員姓名，用于記錄存檔。上述的參數應根據實際情況輸入，如果只測短路阻抗、短路電抗、短路電感，則不需要輸入任何輔助參數；如果同時需要測阻抗電壓值，則要輸入全部試品參數，否則會得到錯誤的測試結果。當所有的參數已設置好后，點擊“測試”按鈕進入測量界面。提示：  ● 分接電壓的輸入要與分接位置相對應。 ● 使用儀器的單相法做三相變壓器時，輸入?yún)?shù)要輸入額定容量的1/3。  ？？？3、單相短路阻抗測量：   當測量參數輸入完畢，按測試按鈕進入單相測量界面：（圖7）

圖7

單相測量界面說明：界面可以看成上下五部分，**上面為當前試品輸入?yún)?shù)；中間為實測電參量；下面為根據試品實測電參量計算出的試品各參量，右邊為按鈕操作控制按鈕，底部為信息提示條及時鐘顯示。U :   施加電壓              I :   施加電流    ∠φ:   測量U、I相位角 P :   有功功率Cos: 功率因數Frq: 試驗頻率

ZK%：測量阻抗 △ZK%：阻抗誤差- x.xxx  %試驗頻率Frq :50.00HzZk :  測量阻抗            Xk :  測量感抗   Rk :  測量電阻Lk :  測量電感ZK%： 阻抗電壓Z%的結果值△ZK%： 測得的阻抗電壓和設定的標準阻抗電壓的差的百分比 單相測量參數：
