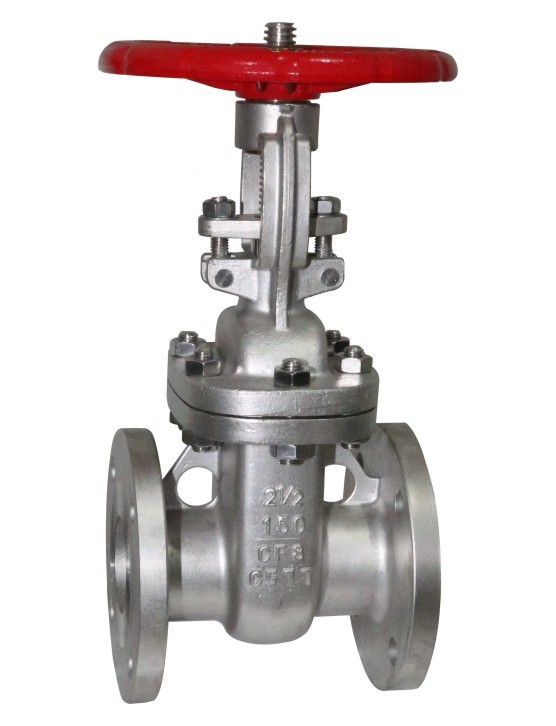

閘閥特點

重量輕：本體采用高級球黑鑄鐵（球墨鑄鐵）制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。

平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體暢通無阻。

整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲的橡膠硫化技術使得硫化后的閘板能夠保證**的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。

精鑄閥體：閥體采用精密鑄造，**的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

閘閥優點

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

三，閘閥的缺點如下：

1、密封面之間易引起沖蝕和擦傷，維修比較困難。

2、外形尺寸較大，開啟需要一定的空間，開閉時間長。

3、結構較復雜。

閘闊的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

閘閥安裝

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； 2.各連接部位螺栓，要求均勻擰緊； 3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； 4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； 5.用戶在安裝閥門時，必須預留閥門驅動的必要空間； 6.驅動裝置的接線須按線路圖進行； 7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

技術參數

試驗壓力（MPa）

公稱壓力(MPa)

壓力級(Class)

JIS(MPa)：1.6、2.5、4.0、6.4、10.0、150、300、400、600、900、10K、20K

強度試驗：2.4、3.8、6.0、9.6、15.0、3.1、7.8、10.2、15.3、23.1、3.1、7.8

密封試驗：1.8、2.8、4.0、7.0、11.0、2.1、5.6、7.5、11.2、16.8、2.1、5.6、

氣密試驗：0.5～0.7

工作溫度：PTFE≤150℃　PPL≤300℃ 碳纖≤350℃

適用介質：C：水、油、蒸汽P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

設計參數：

設計、制造：GB/T12237-2007

法蘭連接：/T79-94、GB9113-2000

結構長度：GB12221-2005

公稱通徑：DN15~DN150mm

公稱壓力：PN1.6、2.5、4.0MP。
