智能VAV通風柜蝶閥面風速控制系統產品介紹:? ? ???

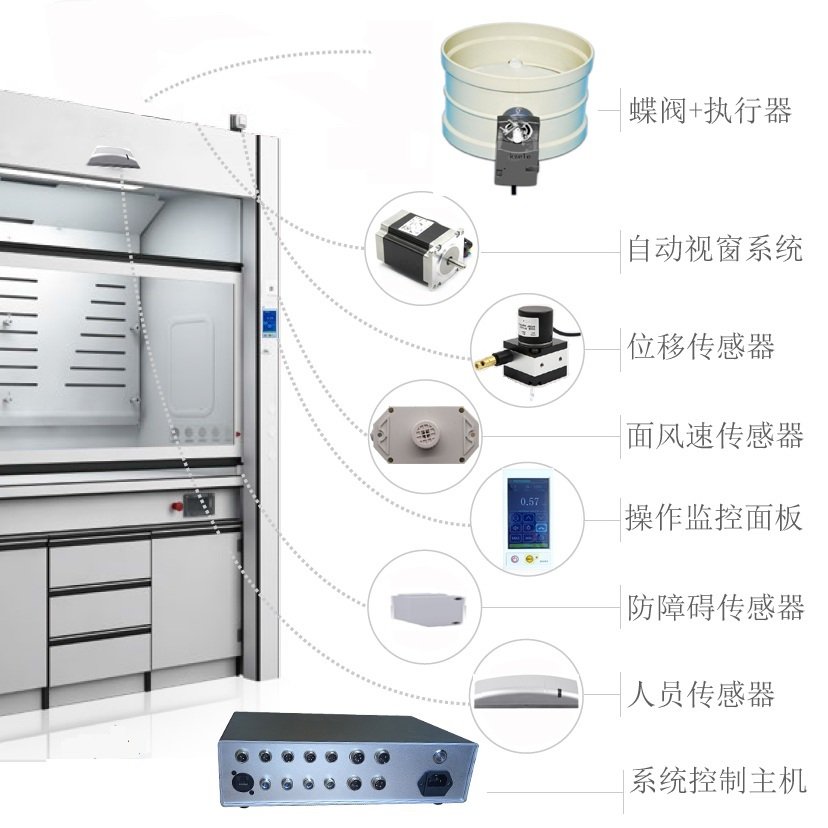

? ? ? 系統采用經典的面風速控制方式。輸入端為安裝在通風柜側壁的面風速傳感器以及測量視窗開啟高度的位移傳感器，輸出為模擬量快速蝶閥。系統對通風柜面風速及視窗開度變化的實時監測，進行高速處理運算。當視窗開度變化時，快速調整蝶閥開度然后再根據面風速傳感器反饋的控制結果對蝶閥開度進行微調。以實現通風柜的面風速控制在0.5m/s ±10%內。（另有流量模式可選詳見：https://chanpin.gongchang.com/show/905880037/）?？?/span>選通風柜自動視窗控制系統，人離開后視窗自動降落減少排風量。?

1. 自控系統采用位移傳感器+面風速傳感器雙傳感器組成的閉環控制方案算法。管網壓力改變或視窗位置改變后系統能迅速反應，響應時間小于0.1秒。3秒內達到穩定。閉環控制方案消除了管網壓力的影響，從而實現無關壓力控制。

2.蝶閥閥體采用PVC注塑成型，抗腐蝕、耐酸堿。配模擬量快速反應執行器。

3. 系統采用3 CPU設計方案，1顆高速32bit RISC主CPU總領全局、負責核心控制算法。1顆圖形協處理CPU負責圖形顯示、人機界面交互功能。1顆CPU冗余處理一鍵強排風功能。3顆CPU協調運行系統更穩定可靠。

4.通風柜操作面板為彩色5吋電容式觸摸屏。大屏幕，視角更好，操作更順手。窄邊框設計，普遍適應各種通風柜安裝。

5. 通風柜操作面板有2組緊急一鍵強排風功能，軟按鍵+實體按鍵，雙CPU冗余處理技術，即使一組故障，也能執行強排風功能，更加安全可靠。

6.工作狀態自動切換，檢測到人時，保持風速為0.5米/s。當人員離開后，自動調低面風速至0.3米/s以降低能耗。

7.實時顯示風速值、閥門開度等各參數。

8.燈光控制繼電器、報警繼電器輸出、風機運行繼電器輸出、

9. 風速超高/低，聲光報警及顯示，視窗開度超高/低報警可設置，并有報警消音功能。

10.觸摸屏界面密碼保護，防止無關人員擅動。

11.支持RS485/Modbus網絡通訊協議，方便與BA樓宇智能集控系統相連。

12*.壓差檢測。

13*.溫度檢測，可用于著火、高溫檢測報警。

14*可選wifi/以太網通信接口

選配通風柜自動視窗系統功能特點詳見：https://chanpin.gongchang.com/show/905879667/
