概述

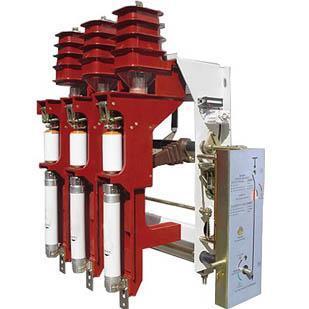

FN-12（R）D/125-31.5型高壓負荷開關-熔斷器組合電器（以下簡稱FN12-12（R）D組合電器），是在FN7-12D負荷開關與S□LAJ-12(XRNT□-10)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何電流，同時熔斷器通過其碰撞使負荷開關分閘。

產品采用標準

正常工作環境?

A、周圍空氣溫度?不高于?+40oC?不低于-25oC；B、海拔不超過1000米；C、相對濕度，月平均值不大于90%，日平均值不大于95%；D、周圍空氣應不受腐蝕性、可燃性氣體及水蒸汽體等明顯污染；E、無經常性的劇烈運動；F、耐污穢等級：Ⅱ級。如使用條件超過上述規定，由用戶與制造廠商協商確定。

本開關具有真正意義上的雙斷口設計，整體安裝比ZFN21及其他類型真空系列開關相比具有設計簡單、安裝方便、調試簡潔高效，體積小，造價低等特點，避開了其他類型開關的配件繁多、安裝繁瑣、調試不易等特點，具有極大的性價比優勢。本開關可以自帶傳感器及顯示器，可為成套公司等廣大用戶節約相當?shù)牟牧霞爸圃斐杀荆茝V價值。本開關帶傳感器及顯示器系列產品用于電纜分支箱內，能有效節省空間，打打縮小戶外箱的體積。打打降低制造成本。滅弧室斷口30；對地、相間42；高壓真空負荷開關及組合電器真空負荷開關盒組合電器同樣規格大小的，當然是真空斷路器，其功能更強大，工藝更復雜。負荷開關是一種帶有專用滅弧觸頭、滅弧裝置和彈簧斷路裝置的分合開關。

應該指出，使用中的熔斷器多作為后備保護熔斷器，這種熔斷器有一個小開斷電流，其值為熔斷器額定電流的2.5～3倍,當小于開斷電流時,后備熔斷器不能開斷此電流,這就是它與全范圍熔斷器的區別。全范圍熔斷器在引起熔體熔化至額定開斷電流（40kA）之間，任何電流均能可靠斷開，但其價格貴。當故障電流小于后備熔斷器的小開斷電流時，熔斷器雖然不能保證其開斷，但熔件會熔斷，其內存的撞擊器會擊出，撞擊負荷開關開斷。例如額定電流為100A的熔斷器，其小開斷電流約為250～300A，在此電流區，熔斷器不能開斷，但熔件熔斷撞針擊出，撞擊負荷開關跳閘，開斷此電流，如選用600A的負荷開關，則可可靠開斷。負荷開關-限流熔斷器組合電器保護變壓器特性好。
