產品簡介

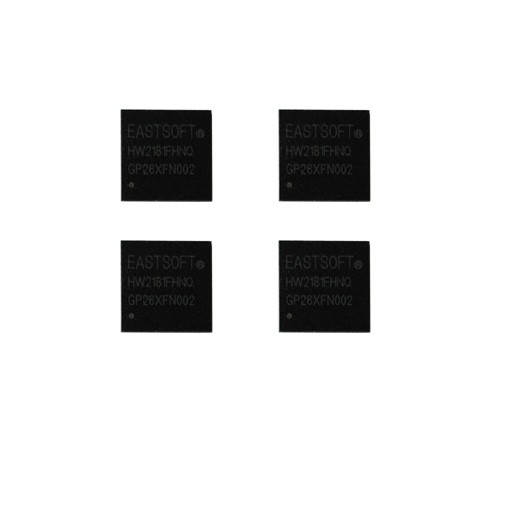

1.?HW2181是一款高集成度的2.4GHzISM頻段無線SOC芯片，采用QFN48封裝。可應用于無線航模、智能家居、以及其它無線數據傳輸和遠程控制等領域。片上集成高性能、低功耗的RF收發器和32位MCU。

2.?采用48MHz ARM Cortex-M0 32位MCU，具備36KB的Flash程序存儲空間和8K字節SRAM存儲空間

3. ?RF收發器發射功率**可以到8dBm，接收靈敏度可達到-96dBm@250Kbps、-91dBm@1Mbps。

1. ?使用國際通用的2.4GHz ISM工作頻段

2.?支持GFSK調制方式

3. ?支持2.0V~3.6V電源

4. ?接收機靈敏度(0.1%BER)：? ?-91dBm@1Mbps

5. ?支持250Kbps/1Mbps兩種數據速率

6. ?發送數據包格式可選，數據包長度可調? ?-96dBm@250Kbps

7. ?支持自動應答功能(ACK)，支持ACK帶PAYLOAD功能

8. ?支持發射機輸出功率手動(自動)控制：-35dBm ~ +8dBm

9. ?支持自動重傳功能(ART)

10. ?發射機輸出功率在0dBm時，芯片功耗芯片功耗約為19mA

11. ?支持自動頻率控制(AFC)

12. ?接收機工作時，芯片功耗約為22mA

13. ?POWER DOWN模式下電流約為1.5uA

14. ?SLEEP模式電流約為15uA

15. ?支持自動增益控制(AGC)

16. ?支持?jǐn)?shù)字RSSI測量

17. ?支持曼切斯特、8bit/10bit線性等編碼

18. ?兩級收發FIFO，每級64bytes

19. ?兩級ACKFIFO，每級32bytes

20. ?支持4 PIPE多邏輯通道傳輸

21. ?支持4線SPI接口，**時鐘頻率8MHz

22. ??IDLE模式電流小于2.0mA

23. ?支持12/16/20MHz（+/-60ppm）石英晶體振蕩器

24. ?工作溫度范圍：-40 ~ 85℃

?

MCU主要特征

1. ?ARM Cortex-M0 32位嵌入式處理器內核

2. ??36K字節FLASH存儲器

3. ?內嵌上電復位電路POR

4.內嵌掉電復位電路BOR

5.支持外部復位

6.內部4MHz或16MHz RC振蕩器（HRC）可配置為系統時鐘源

7. ?8K字節SRAM存儲

8. ?本芯片最多支持41個端口，外部可用35個端口

9. ?4路16位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能(每路定時器可提供2路PWM)? ? ?

10. ?支持PLL倍頻，時鐘源可選擇，**可倍頻至48MHz

11.?支持硬件看門狗

12. ?低功耗特性?待機電流：5uA

13. ?1路32位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能(每路定時器可提供2路PWM)

14. ?支持2.0V~3.6V電源

15. ?支持編程代碼加密保護

16. ?支持2路UART通信接口UART0，UART1

17. ?支持1路EUART通信接口EUART0

18. ?支持1路通信接口I2C0

19. ?支持2路通信接口SPI0，SPI1（其中SPI0用于內部無線芯片互連，不對外提供）

20. ?ADC模擬數字轉換器支持12位分辨率

?

?

?

?

?

?

應用領域

備注：免費提供航模方案提供程序
