SJD-YD系列電動機保護器的操作說明及故障顯示
1 、按鍵說明

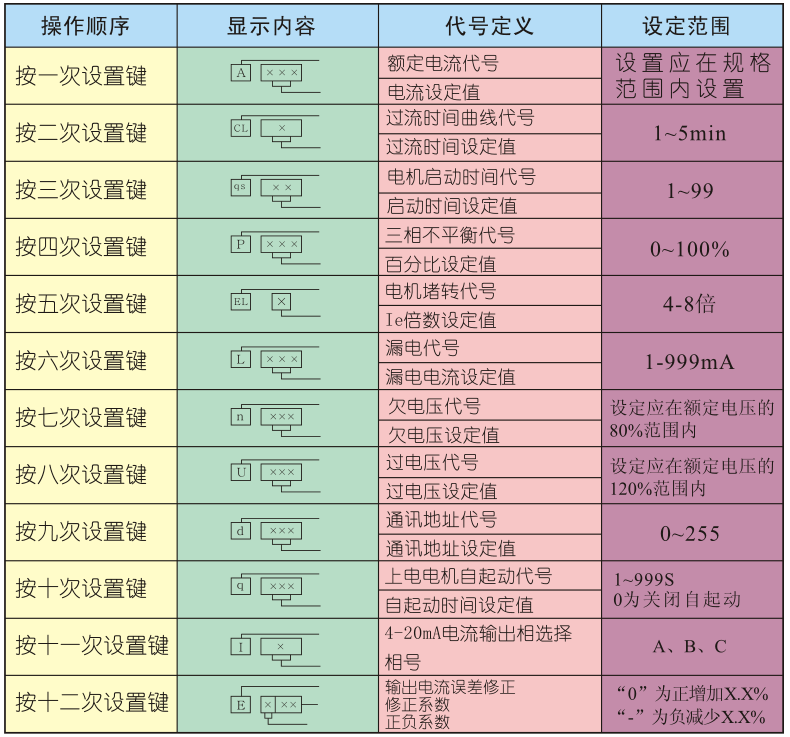

設置鍵：電機未運行或故障時，按此鍵進入保護參數設置狀態。見圖二
數據鍵：設置狀態下對應閃爍字位數每按一次加 1次 移位鍵：設置狀態下選擇設置的字位（該字位閃爍）。
復位鍵：在設置狀態下按此鍵退出設置狀態并確認設置值，保護動作后按此鍵保護器復位。 （ 說明：設置參數后，*向下按 2 次或回到電壓顯示設置上以確保參數準確設置成功 ）
2 、運行操作
2.1 當電機運行時按設置鍵無效，當電機未運行或故障時按設置鍵修改設定值和查尋設定值。
2.2 運行時按移位鍵顯示一次電壓值和漏電電流值，如配合復位鍵可定位顯示電壓值和漏電電流值。
2.3 運行時按數據鍵可查尋**近 3 次故障記錄。
2.4 運行時按復位鍵一次可定位顯示當前顯示狀態，按復位鍵二次正常輪流顯示 A 、 B 、 C 三相電流值。
3 、當上位機與保護器正常通訊，面板通訊指示燈閃爍。
4 、電動機保護器的故障顯示
當電機運行存在故障時，保護器故障指示燈閃爍 （ 表示故障預警 ） ，達到設定技術指標時保護器動作 后 ，故障指示燈常亮， LCD 首位 或 首 2 位 指示相應故障代號（見圖三 ： 故障顯示代碼 ）。故障排除后按復位鍵 ( 或斷電重啟后 ) 保護器正常啟動，按數據鍵可查尋**近 3 次故障記錄。
故障代碼顯示 | ||
顯示內容 | 代碼定義 | 設定范圍及說明 |
| 過流動作代碼 | 顯示 a 、 b 、 c ，如 b 指 b 相電流故障（過流或欠流故障 ) 按復位鍵復位 |
過流動作值 | ||
| 堵轉代碼 | 超過電流 4 倍時保護器動作 按復位鍵復位 |
| 斷相代碼 | ABC 三相任意一相缺失保護器動作按復位鍵復位 |
| 不平衡代碼 | 不平衡保護參考技術指標第 8 條 按復位鍵復位 |
| 過壓代碼 | 出廠設置 1.2 倍（默認 260V ） 按復位鍵復位 |
過壓動作值 | ||
| 欠壓代碼 | 出廠設置不超過 80% （默認 180V）按復位鍵復位 |
欠壓動作值 | ||
| 短路代碼 | 超過電流設定值 8 倍時保護器動作 按復位鍵復位 |
| 漏電代碼 | 按復位鍵復位或斷電重啟 |
漏電電流值 | ||
說明：故障燈閃爍，顯示故障預警，未達到動作時間，電動機保護器不動作。 | ||
