北京燕山石化公司4ⅹ10萬m3油罐強風化花崗巖軟硬

一、工程概況及地質條件：

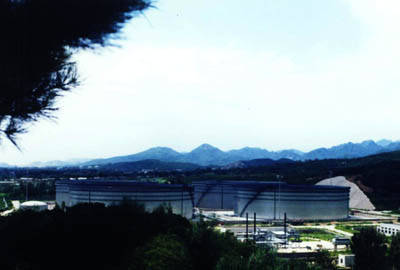

北京燕山石化公司?？谟蛢\(yùn)站位于北京房山區?？谟?，工程包括4個10萬立方米原油儲油罐及附屬建筑物，它是我國當前儲油量*大、直徑*大的大型甲類工程。這種大型薄弱鋼結構工程，荷載大，剛度小，此工程受力特征好似塑料袋裝水，隨著地基沉降而變形。但該工程恰恰建在山地與平原接壤處，其地形起伏較大，巖性復雜，土層交錯素有"地質博物館"之稱。場地內地層主要有：粉質粘土、紅粘土、粉質粘土夾碎石、角礫、砂卵石層、花崗巖、奧陶系灰?guī)r、矽卡巖等。巖性風化差異大，裂隙發育明顯，并有"溶洞"、"裂縫"以及"泉眼"多處存在。天然地基承載力僅為140kPa，粘性土含水量普遍為20%-70%，土層厚度變化較大，部分花崗巖石已露出地表面，有的還在地下，深淺不一，約1m-15m，天然地基不均勻，無法滿足10萬立方米油罐這項甲類工程設計的要求，需要進行人工地基處理。

采用哪種地基處理方法既可靠又省錢，給設計人員及建設單位出了個難題，設計人員做了大量的調研后，經專家論證會一致通過采用孔內深層**夯（SDDC）石料混土樁。

成樁數量3828根。

二、地基處理的目的和要求：

1、復合地基承載力fk≥300kPa；

2、壓縮模量Es≥30Mpa,變形模量Eo≥28Mpa；

3、地基處理后整體剛度均勻。

三、處理效果：

經建設單位委托國家質量檢測總站檢測，其結論為：經孔內強夯處理后的復合地基承載力標準值fk≥300kPa，壓縮模量Es≥30Mpa,變形模量Eo≥28Mpa，復合地基整體剛度均勻，滿足設計各項要求。

四、結論：

燕山石化十萬立方米油罐這種疑難地基，經國內10多個專家從《800噸米強夯》、《混凝土樁》、《振沖碎石樁》、《CFG樁》、《孔內深層**夯法》等五個技術中，選定了司炳文高級工程師發明的《孔內深層**夯法》即SDDC技術。通過以SDDC石料混土樁的“高動能”和“超壓強”的處理這類世為罕見的疑難地基，取得了三倍以上的*佳技術效果，復合地基承載力fk=600kPa，孔隙比e=0.56，干重度Rd=1.7（平均值）在此它不但大大的超過了原設計的“高標準”、“嚴要求”，而且，在四個十萬立方米油罐的地基處理中，為國家節約了600多萬元的投資，同時也將六萬多立方米的工業無毒廢料，變廢為寶，處理了地基，消除了污染。并以五臺專用設備，每天以500-600立方米的施工高速度，完成了這一極為罕見的地基工程處理。同時具有綠色工程的這一特征，是當今國內外其他技術無法達到的。
