臺灣ABBA導軌滑塊BRH系列選型指南

一、BRH系列型號分類及特點

1. ‌基礎型號‌BRH15B：適用于較小尺寸、輕負載場景，結構緊湊‌18BRH20B/20A、BRH25B/25A、BRH30B/30A：覆蓋中等至重負載需求，兼具精度與剛性‌14BRH35B、BRH45B、BRH55B：面向高負載、高精度場景，如大型自動化設備或重載工業機器人‌47
2. ‌特殊型號‌BRH45R0：針對極高精度和剛性要求設計，適用于半導體制造等高精密領域‌8BRS低組裝短式四方型（如BRS25BS）：適合空間受限的安裝環境‌1

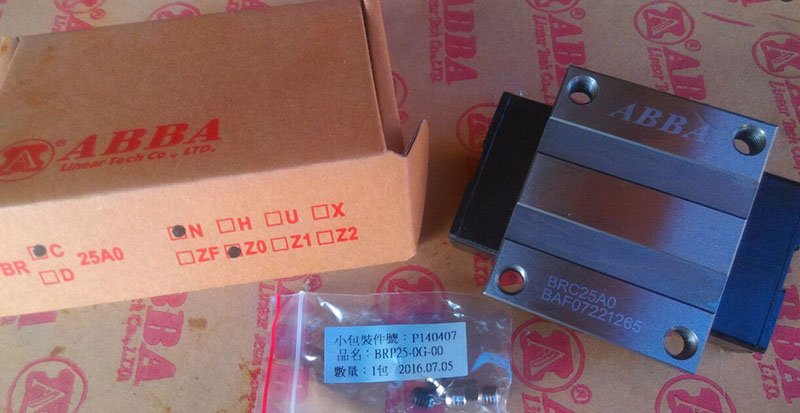

‌注‌：部分舊型號（如BRH20A）已升級為BRC系列（如BRC20A0），需注意型號對應關系‌57。

二、選型關鍵步驟

1. ‌確定使用條件‌負載特性：包括負荷方向、大小、位置及運行速度/加速度‌2安裝限制：行程長度、跨距、滑塊數量和滑軌支數‌2環境要求：溫度、濕度、污染等級等‌2
2. ‌計算技術參數‌‌靜安全系數‌：驗證基本額定靜負荷與最大負荷比值，確保安全余量‌25‌壽命計算‌：根據動額定負荷（如BRH20B動負荷1400Kgf）和運行條件估算行走距離‌25‌等效負荷‌：多滑塊系統需將各方向負荷換算為等效值‌2
3. ‌匹配精度等級‌高精度場景（如三坐標測量機）優先選擇C級精度型號‌14常規工業應用可選擇標準精度型號以降低成本‌18
