一、物料簡介：

1、符合G**2446《外殼定位超小型矩形電連接器總規范》（相當于美軍標MIL-C-83513）,相當美國MDM系列產品；

2、采用絞線式插針（俗稱麻花針），單個接觸件接觸點達七個，提高了產品的接觸可靠性；

3、采用2.54×2.54和1.27×2.54網格（排×行），接觸件密度大、體積小、重量輕；

4、現有9、15、21、25、31、37、51芯共七種型譜可供選用；

5、適用導線線芯截面積為0.07～0.15mm2，尾端可以根據用戶要求進行布線

二、技術參數：

1．電氣特性

■ 接觸電阻:≤10mΩ

■ 額定工作電流：3A

■ 耐電壓：600V

■ 絕緣電阻：≥5000 MΩ

2. 機械特性

■ 機械壽命：500次

3. 工作環境

■ 溫度 -55℃～+120℃

■ 濕度 ≤90％（40℃時）

4．適用導線規格：0.07-0.15mm2

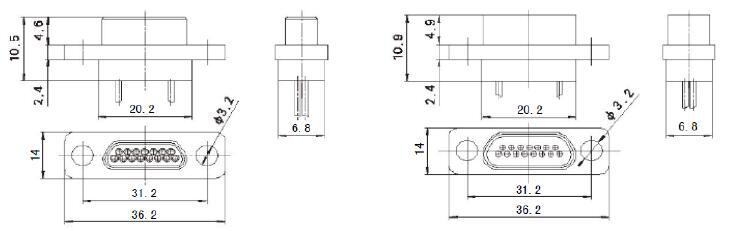

三、外形尺寸：

J30J-9TJ

J30J-15TJ

J30J-21TJ

J30J-25TJ

J30J-31TJ

J30J-37TJ

J30J-51TJ

J30J-15ZK

J30J-21ZK

J30J-25ZK

J30J-31ZK

J30J-37ZK

J30J-51ZK

J30J焊接式

J30J-9TJS

J30J-9ZKS

J30J-15TJS

J30J-15ZKS

J30J-21TJS

J30J-21ZKS

J30J-25TJS

J30J-25ZKS

J30J-31TJS

J30J-31ZKS

J30J-37TJS

J30J-37ZKS

J30J-51TJS

J30J-51ZKS

J30J-66TJS

J30J-66ZKS

J30J-74TJS

J30J-74ZKS

J30J-100TJS

J30J-100ZKS

J30J插裝印制板基本型/J30J直插印制板W型

J30J-9TJW

J30J-9ZKW

J30J-15TJW

J30J-15ZKW

J30J-21TJW

J30J-21ZKW

J30J-25TJW

J30J-25ZKW

J30J-31TJW

J30J-31ZKW

J30J-37TJW

J30J-37ZKW

J30J-51TJW

J30J-51ZKW

J30J-66TJW

J30J-66ZKW

J30J插裝印制板基本型/J30J直插印制板W-J型

J30J-9TJW-J

J30J-9ZKW-J

J30J-15TJW-J

J30J-15ZKW-J

J30J-21TJW-J

J30J-21ZKW-J

J30J-25TJW-J

J30J-25ZKW-J

J30J-31TJW-J

J30J-31ZKW-J

J30J-37TJW-J

J30J-37ZKW-J

J30J-51TJW-J

J30J-51ZKW-J

J30J-66TJW-J

J30J-66ZKW-J

J30J-74TJW-J

J30J-74ZKW-J

J30J-100TJW-J

J30J-100ZKW-J

J30J插裝印制板基本型/J30J直插印制板N型

J30J-9TJN

J30J-9ZKN

J30J-15TJN

J30J-15ZKN

J30J-21TJN

J30J-21ZKN

J30J-25TJN

J30J-25ZKN

J30J-37TJN

J30J-37ZKN

J30J-51TJN

J30J-51ZKN

J30J-66TJN

J30J-66ZKN

J30J插裝印制板基本型/J30J直插印制板N-J型

J30J-9TJN-J

J30J-9ZKN-J

J30J-15TJN-J

J30J-15ZKN-J

J30J-21TJN-J

J30J-21ZKN-J

J30J-25TJN-J

J30J-25ZKN-J

J30J-37TJN-J

J30J-37ZKN-J

J30J-51TJN-J

J30J-51ZKN-J

J30J-66TJN-J

J30J-66ZKN-J

J30J-74TJN-J

J30J-74ZKN-J

J30J-100TJN-J

J30J-100ZKN-J

J30JA快鎖壓接型/J30JA-TJ & J30JA-ZK

本系列產品為快速鎖緊型，插頭與插座之間

采用使用兩側的鎖緊片進行鎖緊。

本系列的產插座端除了壓接式外，也可以為

直插印制板或彎插印制板類，其安裝尺

寸參考N、N-J、W、W-J系列產品

J30J-9TJ-Q

J30J-15TJ-Q

J30J-21TJ-Q

J30J-25TJ-Q

J30J-9ZK-Q

J30J-15ZK-Q

J30J-21ZK-Q

J30J-25ZK-Q
