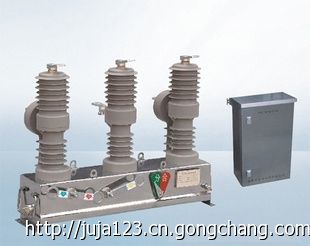

VS1-12

久高電氣電器專業生產VS1-12/630-25，
全國銷售熱線*.*
楊經理，歡迎詢問訂購！

一 概述

（運行參數） 序號 機械特性參數 單位ZN28-12/1250-20?ZN27-12/1250-31.5?ZN27A-12/3150-40

◇觸頭開距mm?11±1.0?10±1.0?11±1.0

◇接觸行程mm?4±1.0?3±0.5

◇觸頭接觸壓力N?1500±200?3000±200?5000±300

◇平均合閘速度m/s?0.6±0.2

◇平均分閘速度m/s?1.1±0.2?1.1±0.3?1.1±0.3
◇ 合閘彈跳時間 ms?◇分、合不同期性 ms?

◇合閘時間ms?

◇分閘時間ms?◇ 主回路直流電阻 μΩ?≤60?≤60?≤20
◇動靜觸頭累積允許磨損厚度 mm?3.0

二功能特點

2.1?VS1-12斷路器總體性能優越
■ 斷路器滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體。
■ 機械壽命高達10000次。
2.2 **的真空滅弧室
■ 中封式陶瓷真空滅弧室。
■ 銅鉻觸頭材料及縱磁場觸頭結構為世界公認**進的熄弧方式。
2.3 增強型絕緣筒
■ 絕緣筒采用APG新工藝成型。
■ 絕緣筒增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流能力。
■ 真空滅弧室裝置于絕緣筒內，有效防止異物造成的損傷和表面污染，同時顯著縮小斷路器

整體尺寸。
2.4 靈活簡便的操作機能
■ 操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能。
■ 斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸

頭部分。
■ **合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。
■ 無需調整，極少維護或少維護
