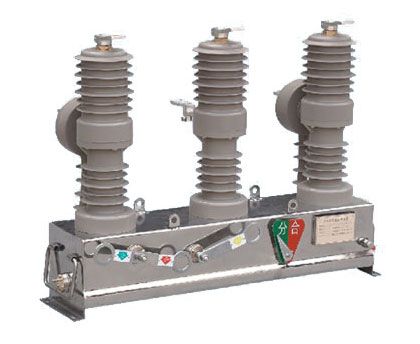

?FZW32-12(40.5)柱上負荷真空開關，

FZW32-40，FZW32-12/630-20，VDZ?-24/630-25，FZW32-12/1000-20?，FZW32-12/1000-25，FZW32-12/1250-20，FZW32-12/1250-25，FZW32-12/1250-31.5，FZW32-12/1600-31.5，FZW32-12/1600-31.5，FZW32-12/2000-31.5，FZW32-12/2000-40，FZW32-12/2500-31.5，FZW32-12/3150-40??

一、概述

??? FZW32-12D/T630-20型戶外高壓隔離真空負荷開關及FZW-40.5D/T1250-25型戶外高壓隔離真空負荷開關（以下簡稱負荷開關），各項技術性能指標達到GB3804和IEC標準，適用于三相交流50HZ、額定電壓12KV及40.5KV的供電網絡中,廣泛用于農網、城網及鐵路等配電線路的改造，尤為適用于頻繁操作場所。1。2負荷開關是由隔離刀和真空滅弧室組成，隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄火電弧的作用，無爆炸危險、不須檢修、開斷能力大、電壽命長、隔離刀與三相真空滅弧室聯動，分閘時有明顯的斷口，安全可靠。

??安裝方式：FZW32-12D以單桿式、手動操作為主，也可采用電動或遠程遙控操作，而FZW-40.5D以雙桿式、電動操作為主，也可采用手動或遠程遙控操作。

??隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅忽在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

二、正常使用條件

?? a)海拔：不超過1000m；

?? b)周圍空氣溫度：上限+40℃，下限-30℃；

?? c)相對濕度：日平均值不大于9%，月平均值不大于90%；

?? d)風壓：不超過700Pa（相當于風速34m/s）；

?? e)空氣污穢程度（等級）；不大于III級；

?? f)覆冰：不超過10級；

?? g)無經常性劇烈振動的場所。

三、主要技術參數

序號??名稱??單位??數據

??????????FZW32-12D/T630-20FZW□-40.5D/T1250-25

1??額定電壓??KV?12?40.5

2??額定頻率??HZ?50

3??額定電流??A??6301250

4??額定有功負載開斷電流????6301250

5??額定閉環開斷電流????6301250

6??5%額定有功負載開斷電流?????31.5??62.5

7??額定電纜充電開斷電流????10?25

8??額定空載變壓器開斷容量??KVA1600??-

9??額定開斷電容量組電流A??100-

10?1min工頻耐壓?真空斷口??KV?42?48

??????相間、相對地?????42?95

??????隔離斷口?????48?110

11?雷電沖擊耐壓（峰值）相間、相對地?????75?185

??????隔離斷口?????85?215

12?4s額定短時耐受電流（峰值）?KA?20?25

13?額定峰值耐受電流?KA?50?63

14?額定短路關合電流（峰值）???50?63

15?機械壽命??次?10000?1000

16?真空滅弧室觸頭允許磨損厚度?mm?0.50.6

17?手動操作力矩?N.m≤200?≤300

18?真空滅弧室機械調整參數??觸頭開距??mm?5±1??13±1

??????平均分閘速度?m/s1.1±0.2??1.4±0.2

??????三相分閘同期性???ms??

??????三相合閘同期性???????

??????帶電體之間及相對地距離??mm?>200??>420

??????輔助回路電阻?μΩ≤400?≥400

19?隔離刀機械調整參數??隔離刀正壓力?N??300±50???500±50

??????觸力**分離點到靜觸頭距離?mm?>180??>420

??????回路電阻（進、出線端）??μΩ≤150?≤150

??????機械壽命??次?10000?1000
