工作原理

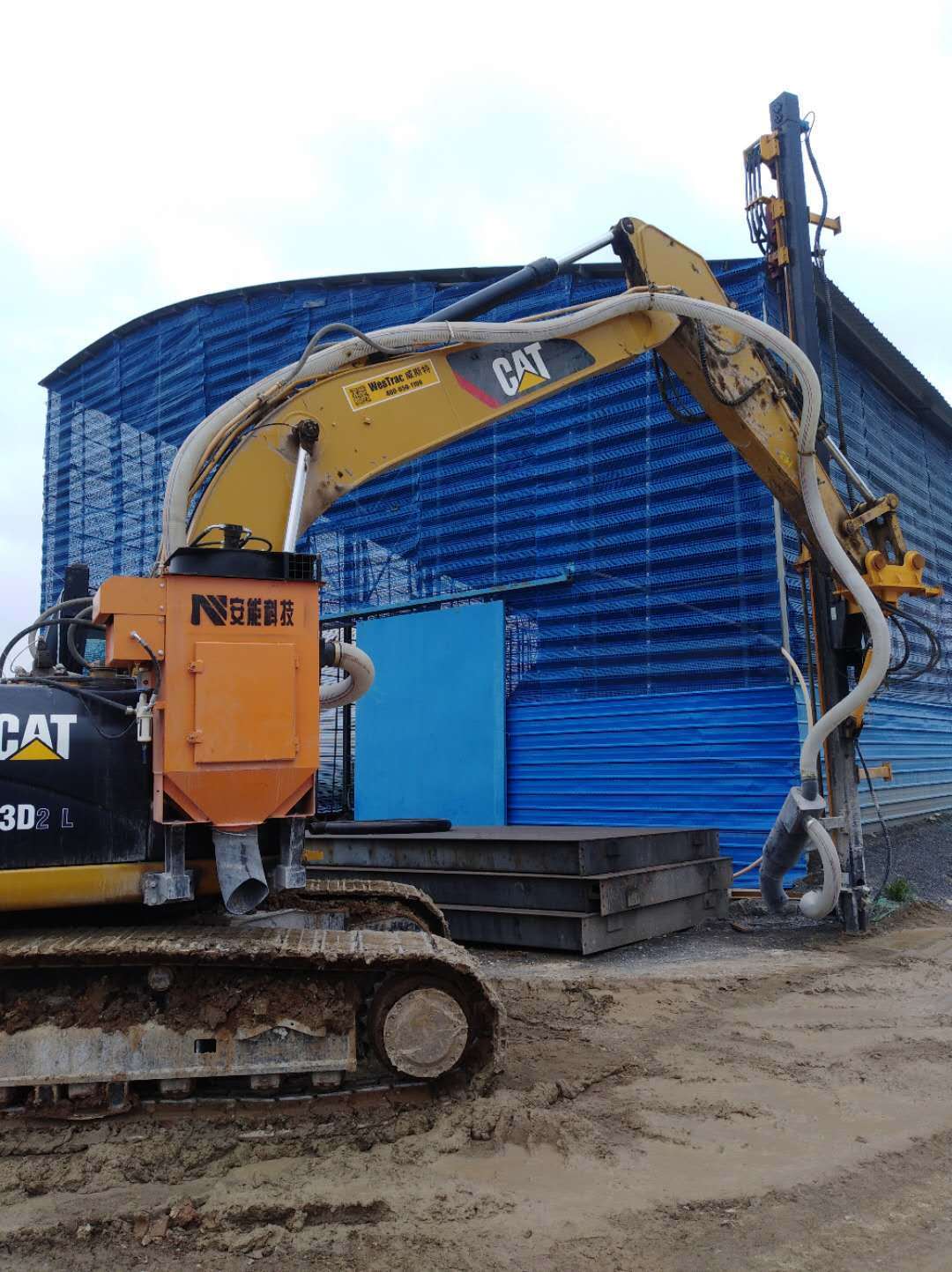

僅需挖掘機液壓系統破碎錘油源，安裝簡單，只需連接破碎錘的進出油口，通口將壓力油提供給鉆機擺臂、推進、旋轉，從而實現鑿巖、鉆孔作業。柴動螺桿空壓機無需提供挖機液壓油，獨立動力來源，使空壓機的風壓風量充足，沖擊、排渣效果好。如需安裝除塵器，可直接使用挖掘機液壓動力源。這樣也讓挖掘機增加了鑿巖、除塵功能，且整體性良好，使挖掘機的工作性能得到增加及提升。

選型及技術參數

我公司有不同型號系列潛孔鉆機供選擇使用，可根據鉆孔孔徑分類，具體參數如下：

WGQK-150的鉆孔區間為110-155，中間劃分因要更改沖擊器及鉆頭，但回轉動力頭（馬達減速器）選用同一款不變，理論上需在鉆桿與沖擊器之間加裝過渡接頭對沖擊器起保護作用。

以上配套柴動空壓機可根據客戶及現場工況要求，選擇安裝于挖機配重處或者采用移動式柴動空壓機外置。柴動空壓機可客戶自備，空壓機型號為推薦型號，理論為風壓/風量越大鉆孔速度越快，效率越高，但沖擊器有承壓范圍，不能選擇過大空壓機，否則損壞鉆具。空壓機風壓/風量因進氣管路加長、彎頭加多會有一定程度的損耗，屬于正?，F(xiàn)象。

操作說明

準備工作

1.主機到達現場后，拆下外保護膜，貴方配合售后安能安調人員將鉆機、空壓機、切換閥等安裝在挖機上。根據我司現場服務人員指導聯接好管路與電器部分。

2.檢測電器部分的接觸是否良好，各個開關是否對應，確保完好后進行下一步。

3.各管路聯接部位的密封性能檢測。按照我方現場服務人員的指導鎖緊各管路的接頭部位，將壓力調至高于工作壓力25%位置（即17Mpa）,運行各動作多次，達到排除管路中的空氣、檢測泄露點的目的，發現有滲漏處立即處理，然后將壓力回復至所有需工作壓力（設定為15MPa），這樣實際工作中的準備工作就已完成。

4.按照柴動空壓機的要求添加柴油、電解液、冷卻液等準備。

操作順序說明

1.在鑿巖時，將挖機開到指定鉆孔位置，將導軌按需要放置于大致的工作點；

2.?按下控制盒開關按鈕，腳踩破碎錘踏板，左手拉動左/右行走拉桿，用以給潛孔鉆機和除塵器供油，啟動鑿巖機液壓系統；

3.擺軌動作：左右旋轉控制盒擺臂旋鈕，擺動導軌左右方向至合適、準確的鉆孔位即可。動作完成后松開旋鈕，旋鈕將自動復位至中位，擺臂動作停止；

4.按照柴動空壓機的要求，啟動柴動空壓機，并將手柄由空載旋轉到加載（注此時需打開控制空壓機的氣用電磁閥，才能進行加載作業）；

5.空壓機的啟動：旋轉控制盒上空壓機至開位，打開氣用電磁閥，將空壓機的高壓氣體通到?jīng)_擊器處，在整個鑿巖過程中保持空壓機工作，實現排渣功能；

6.鑿巖機的外回轉工作：旋轉控制盒旋轉按鈕至左旋使液壓鑿巖機回轉運行，速度為40-60rpm,在整個鑿巖工作中，保持回轉馬達工作；

7.推進工作：旋轉控制盒推進旋鈕至推進位，推進馬達供油，推進開始工作，這樣當鉆頭接觸巖層后，即可開始整個鑿巖工作，鉆孔至指定孔深后，將空壓機旋至關位，停止沖擊，推進旋鈕旋至后退位，鑿巖機后退至頂端行程開關處自動停止，然后將旋轉旋至中位，停止旋轉，完成一次鉆桿動作；

8.將電器所有開關復位至原始位置即整體完成一次鉆孔。下一孔工作時按此順序即可。

?

07 維護與保養

1.挖掘機的液壓油顯示表在低于1/3時，必須加注液壓油；

2.工作一段時間后，液壓油可能已變質、變色、粘度降低，應及時更換；

3.使用過程中，要時刻注意是否有漏油現象，發現漏油要及時處理；

4.各電器部位應防水防潮，以免損壞電器；

5.若長期不使用，應將各部件清洗后存放
