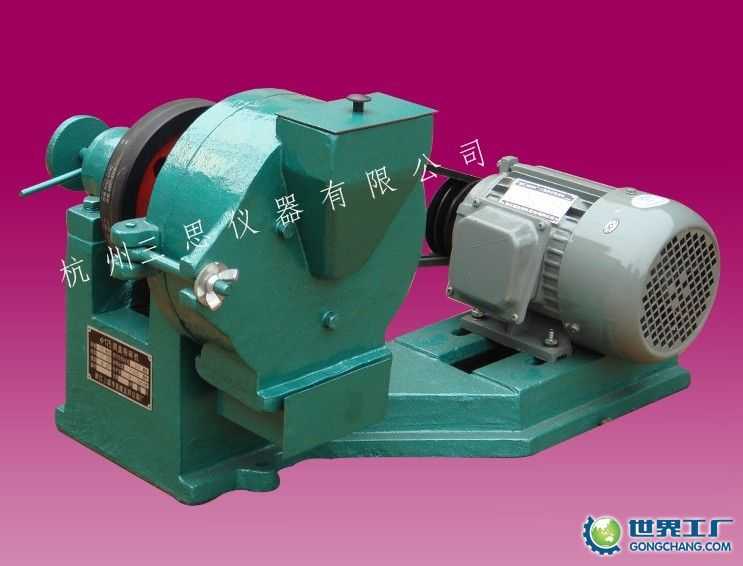

YP175盤式研磨機(三思儀器)

        一、用途和適用范圍:

        YP175盤式研磨機主要用于中等度礦石及水泥熟料,是冶金、地質、建材、化工等行業實驗室或化驗室的主要設備之一。該設備操作方便,防塵性能好,外表美觀。

        二、YP175 盤式研磨機的工作原理:

        電機帶動皮帶輪旋轉,皮帶輪帶動主軸上的動磨盤旋轉,使動磨盤和定磨盤產生相對旋轉運動,使在兩盤中間的物料粉碎,并從兩盤縫隙中落在落料箱中。出料粒度可通過調節手輪來調節兩盤的間隙達到控制粒度目的。

        三、技術參數:

        磨盤直徑 -----     φ175給料**粒度 -- ≤4mm出料粒度 ------    ≤0.15 mm生產率     -----   25㎏/h主軸轉速 ------    900r/min功率    ------ 1.1KW外形尺寸 ------    600*360*610重量 -------- 90Kg

四、YP175 盤式研磨機的結構:主要由支架、軸承座、研磨座、動磨盤、定磨盤、活動研磨蓋、皮帶輪及電機組成。五、試車、使用及保養1、試車:試車前打開前蓋,看轉動皮帶是否轉動靈活,如不靈活應放松調節手輪,然后再轉動皮帶直至靈活。檢查各緊固件是否緊固,鎖緊蝶形螺母,方可試車,試車時不可放物料。2、使用:打開活動研磨蓋上的塞子,松開蝶形螺母,調節手輪,從塞孔中看兩磨盤間隙不要太大,但太緊也會造成啟動困難。鎖緊蝶形螺母,塞緊塞子,把物料從活動研磨蓋的入料口加入,接通電源工作。若發現出料粒度達不到要求,應調節手輪,直到滿足要求為止。工作時兩個蝶形螺母都要鎖緊,否則影響使用。工作結束切斷電源,從落料箱中取出物料。調換試樣,為了使化驗數據準確,可松開蝶形螺母Ⅱ,打開活動研磨蓋,用刷子刷凈工作室內殘留物。3、保養:打開整機的上罩殼,擰出兩導向螺釘,向內注入潤滑油即可,然后將兩導向螺釘旋入(注意,不可預緊兩軸承套、,否則軸承套潤滑不靈活,調節手輪無法調節兩磨盤間隙)。蓋好上罩殼。須更換動磨盤時,用扳手松開三只固定動磨盤的螺釘即可。
