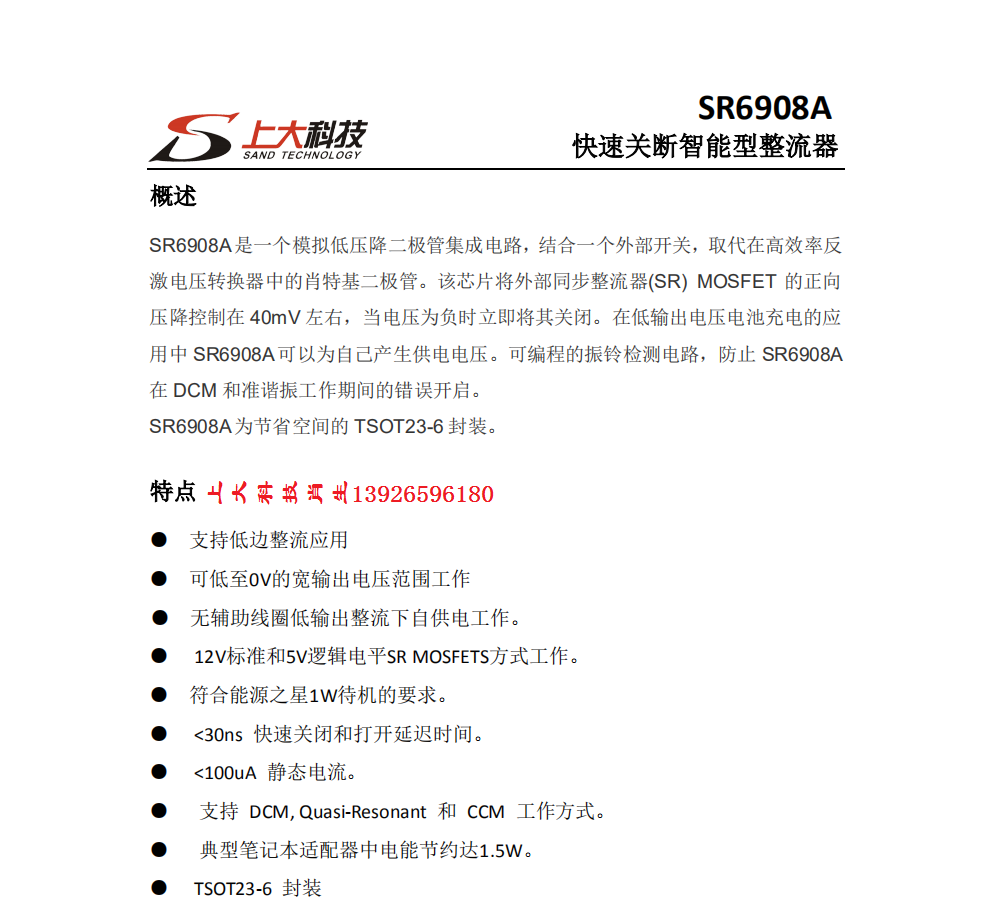

SR6908A是一個模擬低壓降二極管集成電路，結合一個外部開關，取代在高效率反激電壓轉換器中的肖特基二極管。該芯片將外部同步整流器（SR）MOSFET 的正向壓降控制在40mV左右，當電壓為負時立即將其關閉。在低輸出電壓電池充電的應用中SR6908A可以為自己產生供電電壓。可編程的振鈴檢測電路，防止 SR6908A在 DCM 和準諧振工作期間的錯誤開啟。 SR6908A為節省空間的 TSOT23-6 封裝。

特點● 支持低邊整流應用● 可低至Ov的寬輸出電壓范圍工作● 無輔助線圈低輸出整流下自供電工作。● 12V標準和5V邏輯電平SR MOSFETS方式工作。● 符合能源之星1W待機的要求。● <30ns 快速關閉和打開延遲時間?！?<100uA 靜態電流?！?支持 DCM，Quasi-Resonant 和 CCM 工作方式?！?典型筆記本適配器中電能節約達1.5W?！?TSOT23-6 封裝。

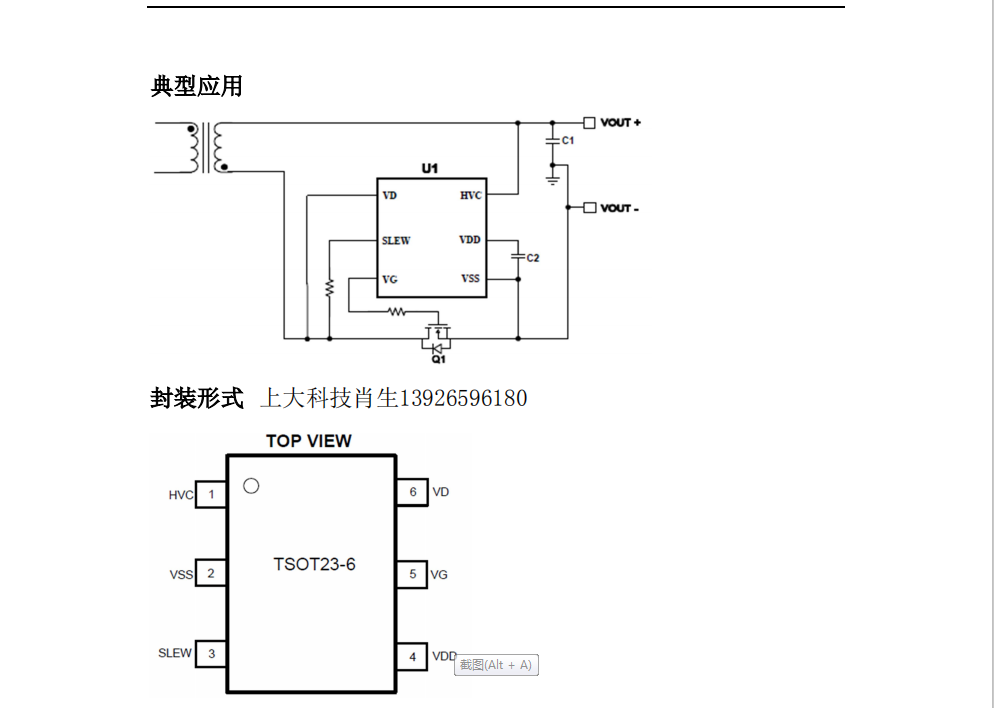

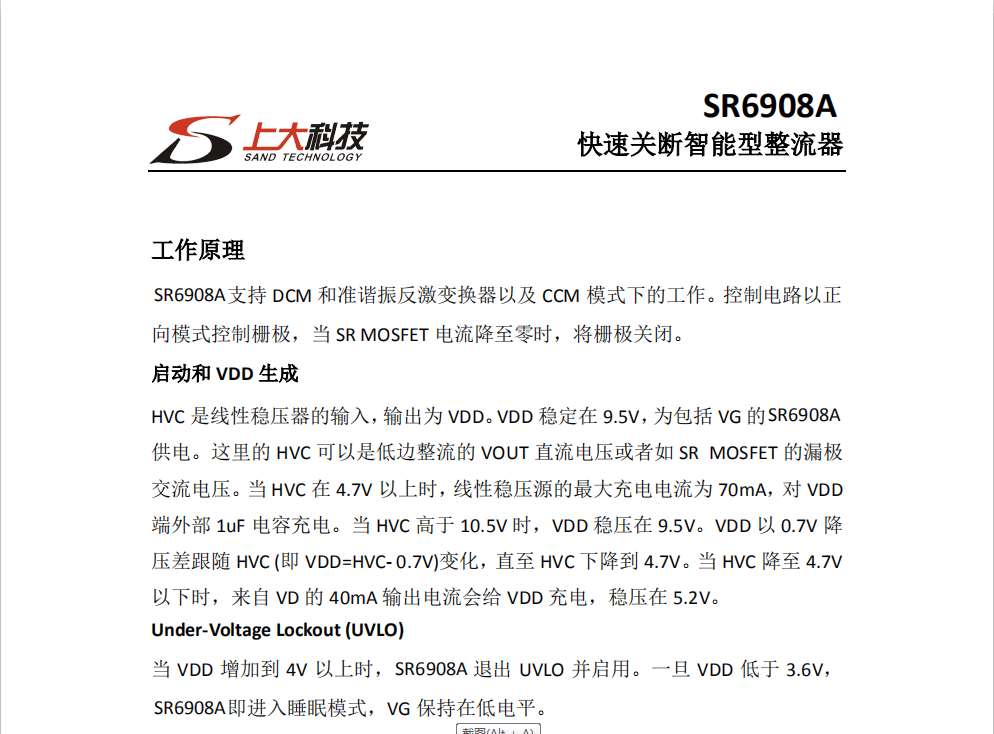

工作原理：SR6908A支持 DCM和準諧振反激變換器以及CCM模式下的工作?？刂齐娐芬哉蚰Ｊ娇刂茤艠O，當 SR MOSFET 電流降至零時，將柵極關閉。啟動和 VDD 生成HVC是線性穩壓器的輸入，輸出為VDD。VDD穩定在9.5V，為包括VG的SR6908A供電。這里的 HVC可以是低邊整流的vOUT直流電壓或者如 SR MOSFET的漏極交流電壓。當HVC在 4.7以上時，線性穩壓源的最大充電電流為70mA，對VDD端外部1uF電容充電。當HVC高于10.5V時，VDD穩壓在9.5V。VDD以0.7V降壓差跟隨HVC（即VDD=HVC-0.7V）變化，直至HVC下降到4.7。當HVC降至4.7v以下時，來自VD的 40mA輸出電流會給 VDD充電，穩壓在 5.2V。 Under-Voltage Lockout (UVLO)當VDD 增加到4V以上時，SR6908A退出 UvLO 并啟用。一旦VDD低于3.6V， SR6908A即進入睡眠模式，VG 保持在低電平。
