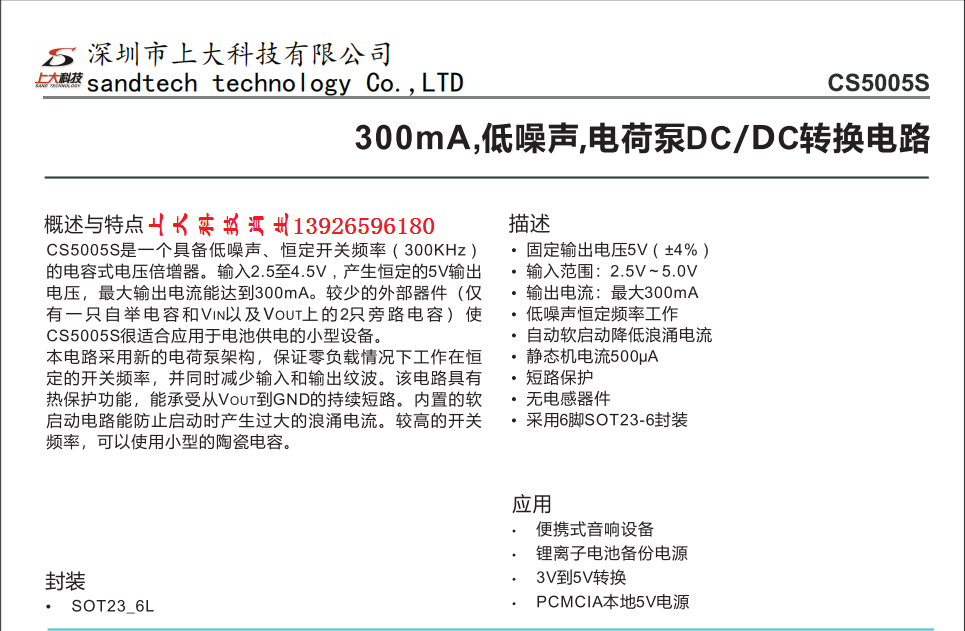

概述與特點：

CS5005S是一個具備低噪聲、恒定開關頻率（300KHz）的電容式電壓倍增器。輸入2.5至4.5V，產生恒定的5V輸出電壓，*大輸出電流能達到300mA。較少的外部器件（僅有一只自舉電容和ViN以及VouT上的2只旁路電容）使 CS5005S很適合應用于電池供電的小型設備。

本電路采用新的電荷泵架構，保證零負載情況下工作在恒定的開關頻率，并同時減少輸入和輸出紋波。該電路具有熱保護功能，能承受從VouT到GND的持續短路。內置的軟啟動電路能防止啟動時產生過大的浪涌電流。較高的開關頻率，可以使用小型的陶瓷電容。

描述：固定輸出電壓5V（±4%）輸入范圍∶ 2.5V~5.0V，輸出電流∶*大300mA，低噪聲恒定頻率工作，自動軟啟動降低浪涌電流。靜態機電流500μA，短路保護，無電感器件，采用6腳SOT23-6封裝。

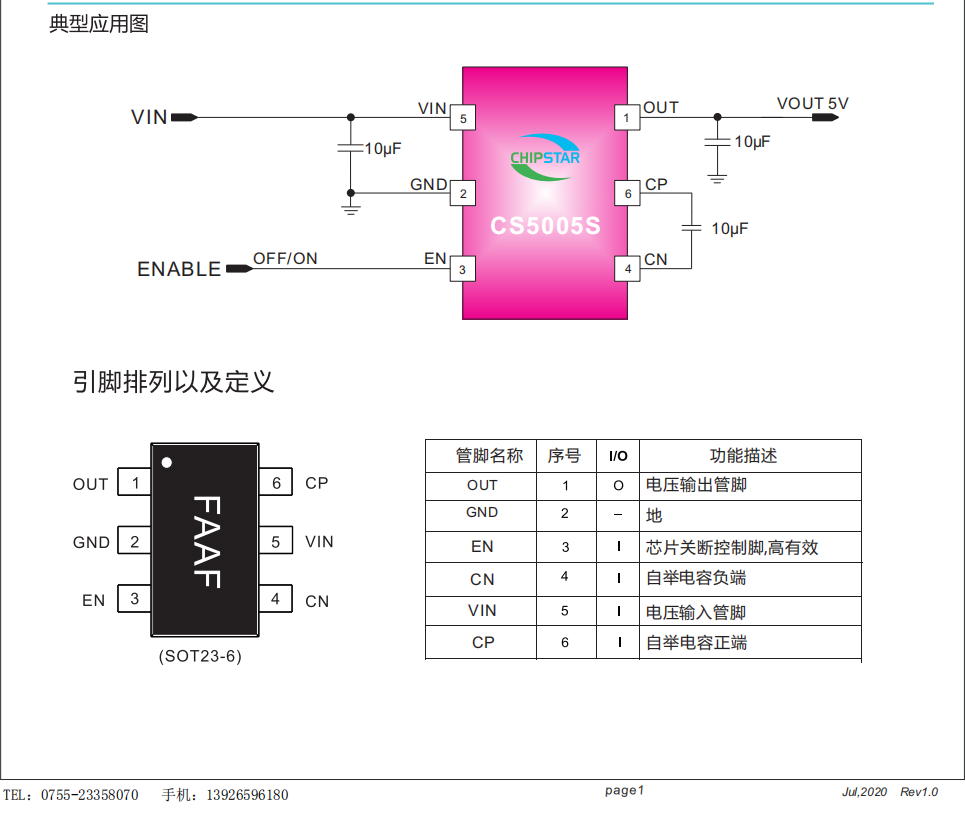

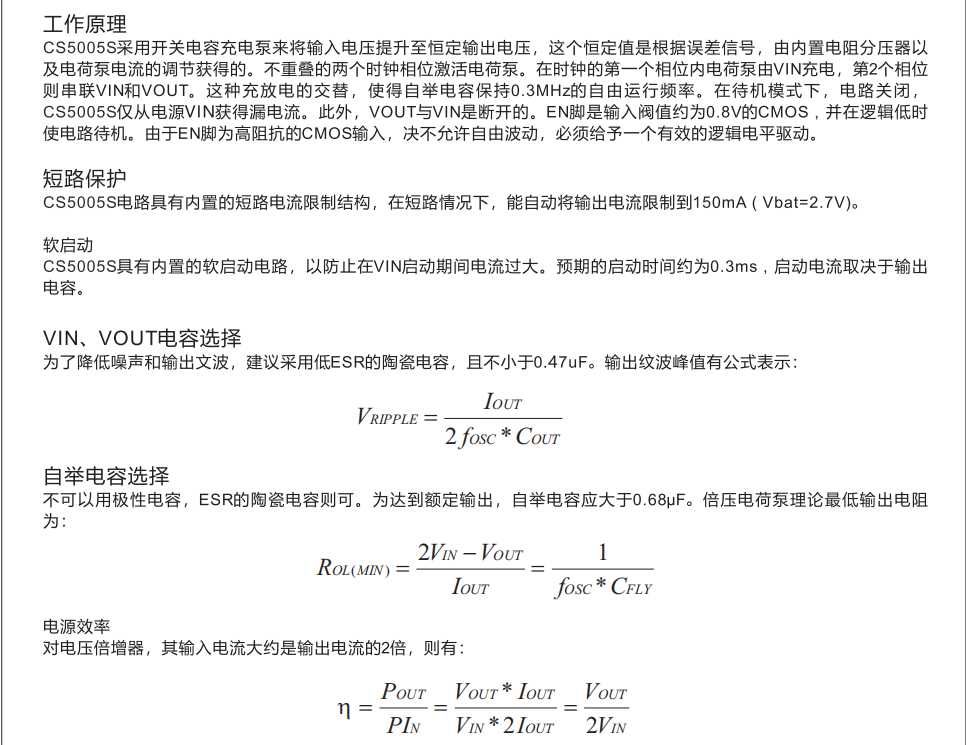

工作原理：CS5005S采用開關電容充電泵來將輸入電壓提升至恒定輸出電壓，這個恒定值是根據誤差信號，由內置電阻分壓器以及電荷泵電流的調節獲得的。不重疊的兩個時鐘相位激活電荷泵。在時鐘的第一個相位內電荷泵由VIN充電，第2個相位則串聯VIN和VOUT。這種充放電的交替，使得自舉電容保持0.3MHz的自由運行頻率。在待機模式下，電路關閉， CS5005S僅從電源VIN獲得漏電流。此外，VOUT與VIN是斷開的。EN腳是輸入閥值約為0.8V的CMOS，并在邏輯低時使電路待機。由于EN腳為高阻抗的CMOS輸入，決不允許自由波動，必須給予一個有效的邏輯電平驅動。
