SW6106是一款高集成度的雙向快充移動電源專用多合一芯片，其集成了 4A 高效率開關充電，18W 高效同步升壓輸出，PD/QC/AFC/FCP/PE/SFCP 等多種快充協議，電量計量，照明驅動以及相應的控制管理邏輯。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

充電模式?

SW6106 集成了*高效率高達 96%的開關充電模塊，其支持 4.2V/4.3V/4.35V/4.4V 等多種電池類型， 開關頻率 400KHz，可以使用小體積的 2.2uH 電感。 充電流程分為如下三個過程：涓流模式、恒流模式、恒壓模式。當電池電壓低于 3V 時，充電模塊處于涓流模式，電池電壓低于 1.5V 時，其充電電流為 200mA，電池電壓處于 1.5V 和 3V 之間時，其充 電電流為 300mA；當電池電壓大于 3V 時，充電模塊進入恒流模式，此時按照設定的目標電流全速充電； 當電池電壓上升到充電目標電壓（比如 4.2V）時，充電模塊進入恒壓模式，此時電流逐漸減小，而電池端電壓保持不變；當充電電流減小到充電截止電流，即設定值的 10%與 300mA 中*小值時，充電結束。充滿后如果電池電壓降低到比目標電壓低 0.1V，則自動重新開始充電。

升壓模式?

SW6106集成了18W的升壓模塊，開關頻率400KHz，*高效率可達95%。升壓模塊包含了PSM/PWM兩種模式，在輕載下，工作于 PSM 模式；在較大負載下，工作于 PWM 模式。當負載接入時，系統自動偵測并啟動升壓模塊；當負載移出后，系統監測到超過一定時間后，關閉升壓輸出。當輸出電壓低于 6V 時，*大負載能力限制為 3A；當輸出電壓高于 6V 時，*大輸出功率限制為 18W，輸出電壓升高，負載能力降低；當輸出電壓達到 9V 時，負載能力 2A；當輸出電壓達到 12V 時，負載能力 1.5A。

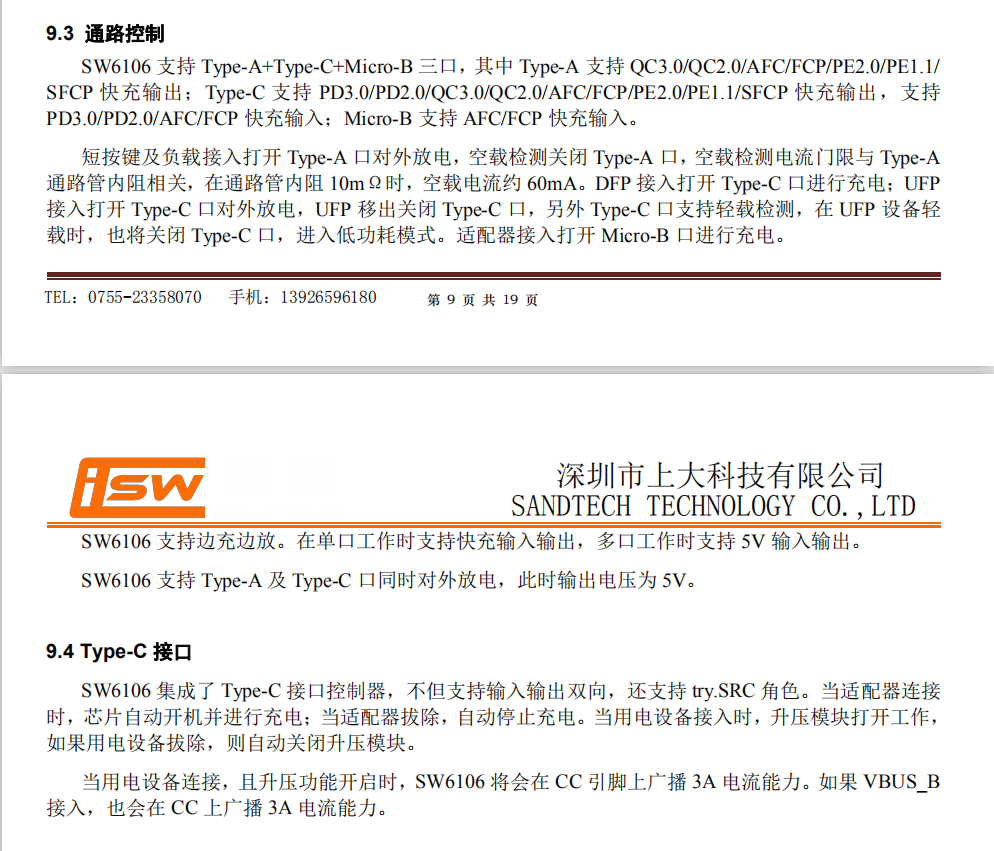

通路控制?

SW6106 支持 Type-A+Type-C+Micro-B 三口，其中 Type-A 支持 QC3.0/QC2.0/AFC/FCP/PE2.0/PE1.1/ SFCP 快充輸出；Type-C 支持 PD3.0/PD2.0/QC3.0/QC2.0/AFC/FCP/PE2.0/PE1.1/SFCP 快充輸出，支持PD3.0/PD2.0/AFC/FCP 快充輸入；Micro-B 支持 AFC/FCP 快充輸入。
