電梯人臉動態識別系統

 型號：ZP-IC/ID  制造編號：ZP-IC16F-RLH口 ZP-ID16F-RLH口產品參數：（外觀尺寸：93 * 200 * 22mm）

工作電壓	DC12V	智攀科技電梯智能梯控系統   安裝位置:外呼或操縱箱 安裝方式:免開內裝或加外殼外掛 操作方式：設置界面（系統分層管理卡）
工作電流	3-5A
讀卡距離	5-15mm
識別距離	0.5-1米
用戶容量	人臉+卡+密碼 各2000個
支持控制類型	ID/IC卡口人臉識別口密碼口
控制電梯樓層	16路分層 / 全控

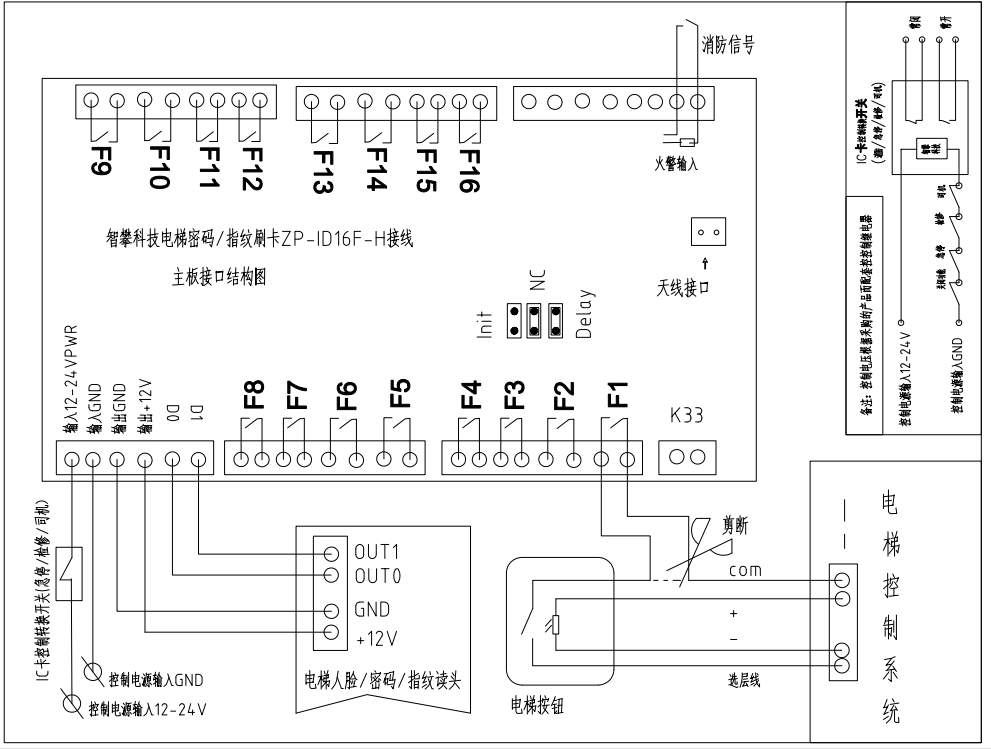

設備與主板接線原理圖


設備上電后打開的界面


一，如何使用系統開啟電梯
1，直接以人臉觀看識別，顯示成功后可呼叫電梯
2，密碼開梯時：點界面的左下角進入界面，輸入已設定的工號（1---9999），
     再輸入工號所屬的密碼，輸入成功呼梯。
3，使用有效卡，刷一下，呼電梯。

二，如何設置客戶信息。點界面的右下角進入設置的界面如下：
拿到設備后：先設置基本信息（部門設置，門禁設置，系統設置。。。）
        再設置（人員管理信息）


各功能表操作步驟：
1，設置部門設置：點（部門設置）進入

1-8個部門（含出廠設定的第8部門）：
第1-7部門，可根據貴公司需要而設定
注意：第8部門嚴禁修改和刪除
管理系統卡禁刪 ɡuán lǐ xì tǒnɡ kǎ jìn shān
文字輸入示例：  智(ZHI) ,攀（PAN),科（KE),技（JI)

2，人員管理：點（人員管理）進入
  新增加用戶：菜單中選擇（人員管理）-（新增），手動輸入工號，然后點擊（Enter）確認鍵。




人臉識別系統一，新增用戶操作步驟：
在（人員管理）界上點（新增），出現如下：工號
工號：1-9999（默認工號以順序自動彈出）按（Enter）確認鍵，進行下一步。

特別注意：
人臉識別要做分層系統時，每個用戶必須要綁定一人一卡！！

1，考勤設置：（考勤規則，報表導出）
設備數據導出/導入 使用U盤把數據導出或?qū)?/strong>到新設備上
操作步驟：點設置進入菜單界面，點（考勤管理）-點（考勤規則）中
   導出：插入空白U盤---點（注冊信息備份）設備數據導出到U盤中
   導入：插入有數據U盤---點（注冊信息還愿）U盤數據導入到設備上
2，門禁設置：梯控不操作
時間段定義：分50個時間段，每個時間段分7天（星期一到星期日）
組確認時間段：分5組
開鎖組合時間段：分10個組合
門磁設置：無需設置
開鎖模式:
A:一般使用模式（不勾選，勾選后B/C/D/E無效）
B:同時確認數（1）
C:開門延時（1-255秒）默認5秒
D:維根輸出（工號/卡號）選擇卡號
E:維根格式（26Bit /  34Bit /  42Bit )選擇26Bit

3，通信設置：梯控不操作（非聯網或聯機時不需要操作）
   有線設置：   設置有線網絡參數
   服務器設置： 上傳后臺服務器
   端口號碼：    5005 (連接電腦使用）
   通信密碼：     0   (默認為0）
   通信方式：  局域網 / 廣域網（默認局域網）

4，系統設置：梯控不操作（非特殊要求，不需要操作）
      普通設置：（非特殊要求，不需要操作）
        機號：1-9999 ， 語言：中文 ， 管理者數量：5（1-255）
        卡號格式：10D（8D/10D/2H+4H) , 音量：5（1-9）
        界面返回時間：0秒（默認） ， 屏幕保護時間：60秒（默認）
      **設置：重復時間1（非特殊要求，不需要操作）
      設置自檢：檢測紅外情況（非特殊要求，不需要操作）
      登記信息：刪除全部用戶和刪除全部記錄（查詢用戶量，非管理員禁操作）
      信息查詢：固件升級 / 恢復出廠設置（非管理員禁操作）

二，備注：如何設置分層
1. 先在（人臉識別系統）的（人員管理）中上加入人臉，用戶卡，密碼；
2. 通過（增加卡，1#、2#、3#、4#、5#、6#、7#、8#）進行分層管理。
           十六層分層系統配有（1#---16#)系統卡


  溫馨提示：
如設備已設置了管理員卻忘記了，無法進入系統，
請與智攀科技公司技術人員聯系解決！

 電梯智能梯控系統型號:ZP-IC/ID   制造編號： ZP-IC16F-RLH  /  ZP-IC16F-RLH
電氣參數：（主板尺寸140 * 102 * 21mm）

工作電壓	DC12-24V	智攀科技電梯智能梯控系統   控制方式:讀卡 安裝位置:外呼或操縱箱 安裝方式:免開內裝或加外殼外掛
工作電流	3-5A
讀卡距離	5-15mm
工作溫度	0-60℃
用戶容量	人臉+卡各+密碼 各2000個
支持卡片類型	IC/ID卡口人臉識別口密碼口
控制電梯樓層	16路(全控，分層)


智能管理卡說明：
    16路的通過（增加卡，1#、2#。。。。。。16#）進行分層管理

一：注冊授權用戶分層時，連續按1，2，3三個步驟操作
1）將 管理卡 靠近感應區，聽到嘀嘀5聲提示音進入添加卡狀態；
2）讀入樓層卡（1 - 16# 分別代表1-16樓層開放）；
3）讀入要增加的用戶（人臉或用戶卡），多個連續讀入。
          不讀卡后10秒（嘀3聲后）自動退出。
 注：樓層卡是1~16張，對應的是1樓，2樓…16樓。在讀了管理卡后，讀哪一樓的樓層卡(可以讀多張樓層卡，此時接下來要授權的用戶卡就可以有權限到達對應的那幾個樓層)，用戶就有權限到達哪一層樓的權限，讀了樓層卡后就可以讀用戶卡了。
二、刪除用戶時

 在（人員管理）界上點，選擇要刪除的用戶


出現以下界面，點（刪除用戶）點（確認）刪除用戶的（人臉，卡，密碼）成功。

備注：請慎重操作刪除功能。
