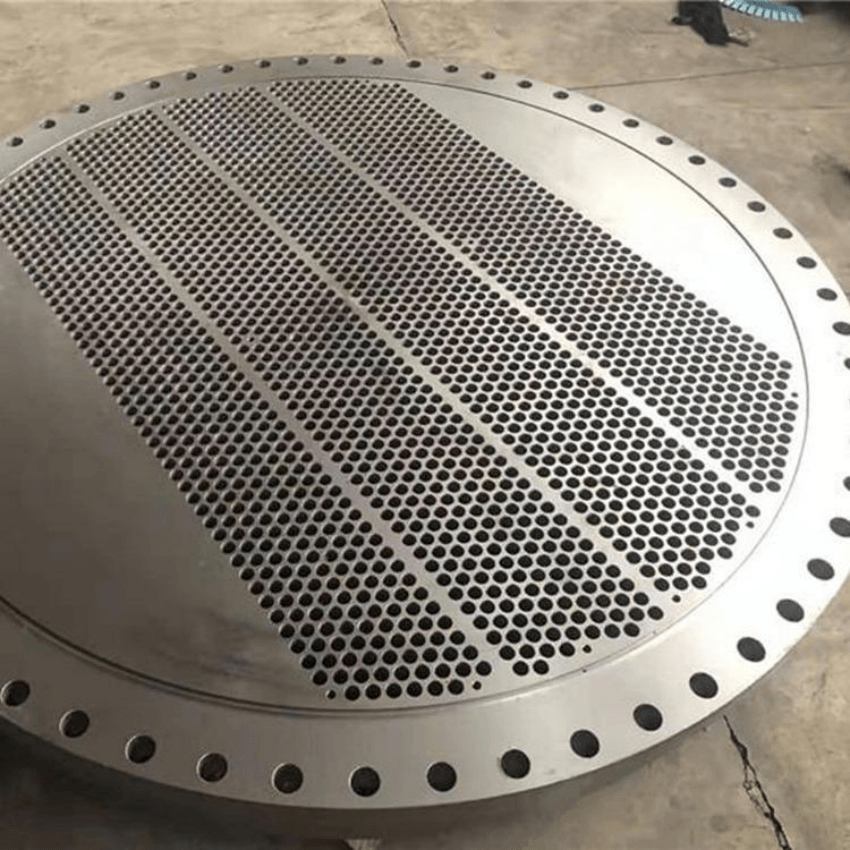

管板是熱交換器等設備中的關鍵組件，主要用于支撐和固定換熱管。它通常由不銹鋼、碳鋼或其他耐腐蝕材料制成，以確保在高溫、高壓或腐蝕性環境中長期穩定運行。管板上的孔徑需要**匹配換熱管的外徑，以確保密封性和機械強度。因此，對管板進行全部孔徑測量是十分必要的，以確保整個系統的性能和安全性。

當前的管板孔徑測量方案主要包括機械測量、氣動測量和激光測量。機械測量方法如卡尺和千分尺，具有操作簡單、成本低廉的優點，但精度較低，易受人為誤差影響。氣動測量方法，通過氣體流動特性來判斷孔徑變化，精度較高，但需要專用設備，且對操作環境要求較高。激光測量方法利用激光傳感器進行非接觸式測量，具有高精度、高速度、自動化程度高的優點，但成本較高。

激光傳感器在孔內徑測量上具有顯著優勢。首先，它可以實現非接觸式測量，避免了對被測物體的損傷；其次，激光測量精度極高，可以達到微米級別，能夠滿足高精度要求。此外，激光傳感器測量速度快，適合大批量生產中的快速檢測需求。

為了解決這一問題，并提升生產效率和控制的可靠性，英國真尚有公司開發了一種自動測量管板孔徑的系統——ZID100-10-45-120-WIFI內徑測量系統。系統基于旋轉激光三角測量傳感器掃描孔內表面的原理，操作便捷。其中激光內徑測量探頭安裝在數控機床的主軸上，操作員只需要將待測管板的CAD文件上傳到電腦程序、輸入管板內孔的測量順序到機器程序和系統程序、切換到數據接收模式，就可以啟動掃描程序進行孔內徑的自動檢測。ZID100-10-45-120-WIFI管板孔徑測量系統的主要參數包括：可測內孔范圍10~45mm，測量誤差±4um~±8um，單孔測量時間小于1.5s，測量周期（包括孔間過渡）小于5s。

在測量過程中，數控機床將根據選定的算法依次將旋轉激光測量頭插入管板內孔中。激光測量頭實時將測量數據傳輸?shù)诫娔X，電腦上的軟件計算每個孔的內徑等參數，并以數字和圖形顏色代碼直觀顯示是否在公差范圍內。測量完成后，ZID100-10-45-120-WIFI管板孔徑測量系統也將生成詳細的測量報告。

英國真尚有ZID100內徑測量儀可根據客戶的實際項目需求進行定制，適用于長管、圓柱形管、錐形管、渦輪鉆頭等內徑和內輪廓的測量，內徑精度高達±2um！除可測量內徑外，該設備還可以檢測圓度、圓柱度、平行度、錐度、直線度、錐角、同心度、表面缺陷的三維輪廓等多種參數。

簡單來說，使用ZID100-10-45-120-WIFI管板孔徑測量系統可以顯著提高管板的產品質量和產量，同時顯著降低測量成本和時間。而這類自動化解決方案不僅提高了生產效率，還大大減少了人為誤差，為制造業帶來了顯著的經濟效益和技術進步。
