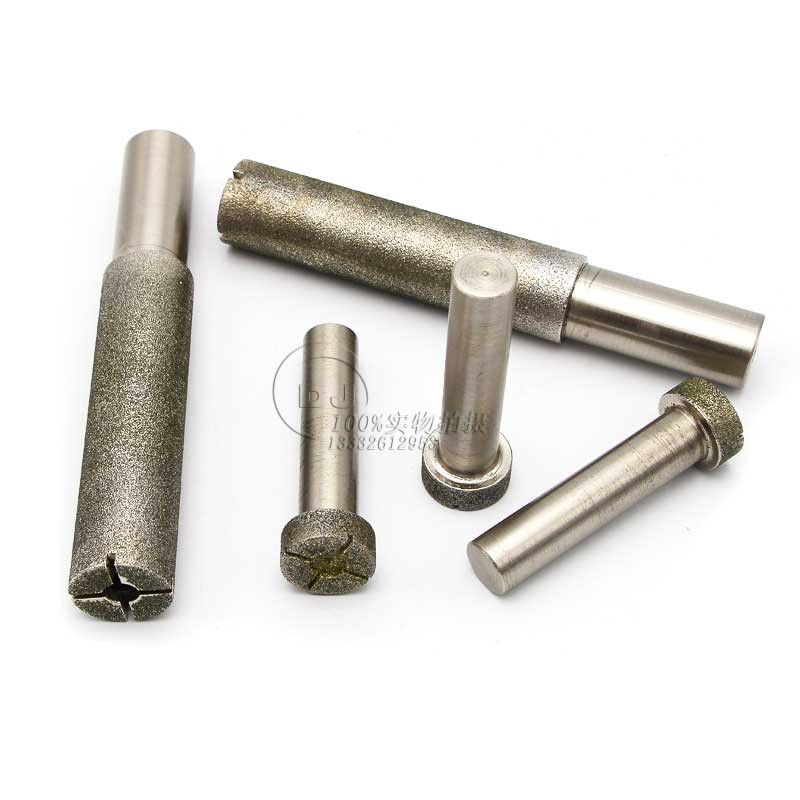

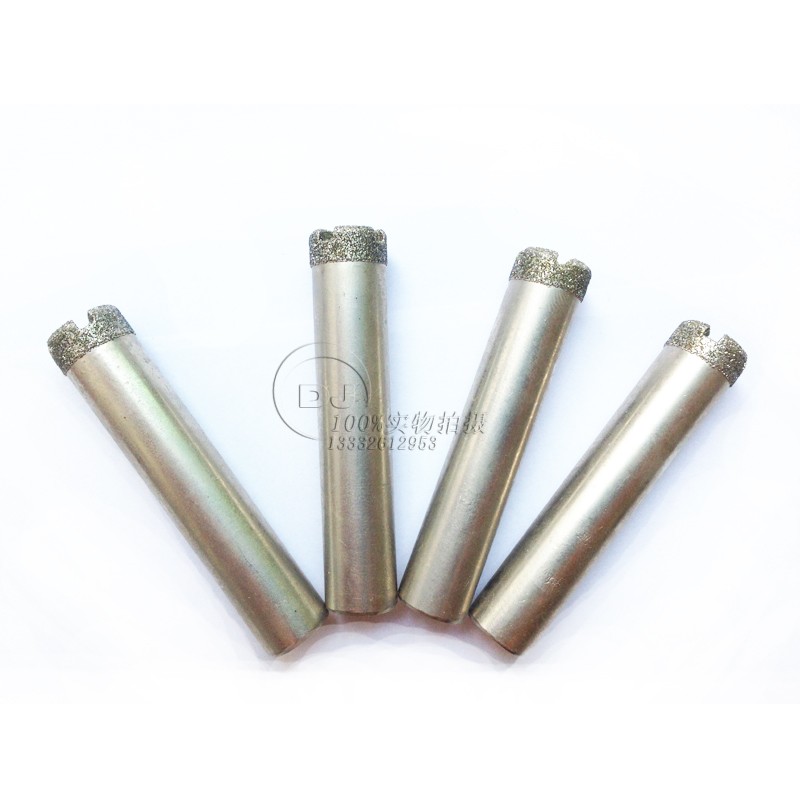

訂做粗砂開槽金剛石磨棒 異型金剛石磨頭 用于石英玻璃、氧化鋯陶瓷銑槽研磨等 十字槽一字槽歡迎來圖訂做

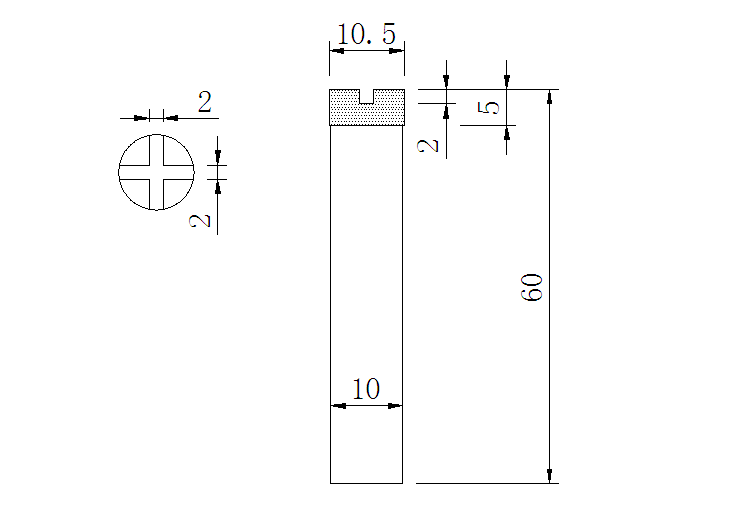

10.5D*5T*60L*10B SDC80P
附錄：如何選擇合適的金剛石/CBN磨頭尺寸？
1，內圓磨棒直徑不宜太大或太小
磨內孔時，若砂輪直徑太大，則砂輪與工件的接觸弧隨之增大，使磨削熱增加，冷卻和排削困難。若砂輪直徑太小，難以達到 理想的磨削速度（30m/s~50m/s），使磨削厚度增加，磨粒所受的符合增大，容易磨鈍，使內孔表面粗糙度增大，生產效率降 低。
為了獲得良好的磨削效果，砂輪直徑與內孔直徑應保持適當?shù)谋戎担吮戎低ǔＴ?.5~0.9之間。當孔徑較小時，只要問題是砂輪圓周速度低，此時應取大比值；當孔距較小時，主要問題是冷卻和排屑困難，此時應去較小的比值。內圓砂輪直徑選擇可參考下表。
| 被磨孔的直徑/mm | 砂輪直徑/mm | 被磨孔的直徑/mm | 砂輪直徑/mm |
| 12~17 | 10 | 45~55 | 40 |
| 17~22 | 15 | 55~70 | 50 |
| 22~27 | 20 | 70~80 | 65 |
| 27~32 | 25 | 80~100 | 75 |
| 32~45 | 30 |
2，內圓磨棒工作寬度不宜太寬或太窄
內圓磨削時，如果砂輪寬度太窄，砂輪容易磨損，不利于提高生產效率和降低表面粗糙度；如果砂輪太寬，則磨削力增大，易引起砂輪接長軸彎曲變形。因此磨內孔時，應選擇合適的砂輪寬度。在接長軸剛性和機床功率允許的范圍內，砂輪寬度可以按工件還長度選擇，見下表。
| 磨削長度/mm | 砂輪寬度/mm | 磨削長度/mm | 砂輪寬度/mm |
| 14 | 10 | 45 | 32 |
| 30 | 25 | 50以上 | 40 |
