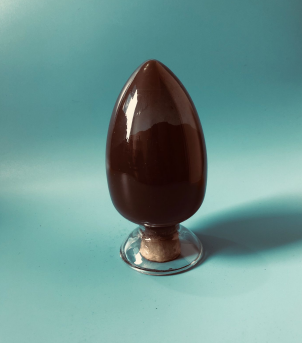

點擊圖片查看原圖納米鉭粉Ta
納米鉭粉Ta http://www.cwnano.com/a/danzhi/197.html
口碑好的納米鉭粉Ta生產廠家
技術參數
|
產品歸類 |
型號 |
平均粒徑 口碑好的納米鉭粉Ta生產廠家 |
純度 |
比表面積（m2/g） |
體積密度（g/cm3） |
晶型 |
顏色 口碑好的納米鉭粉Ta生產廠家 |
|
納米級 |
CW-Ta-001 |
60 |
99.9 |
24.40 口碑好的納米鉭粉Ta生產廠家 |
1.05 |
球形 |
黑色 |
主要特點

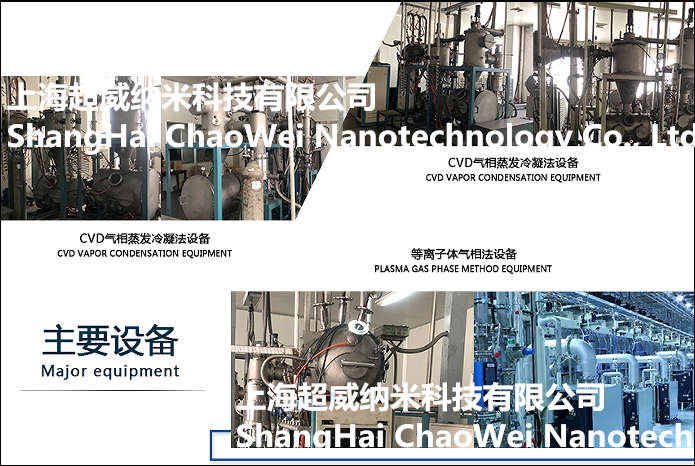

納米鉭粉通過可變電流激光離子束氣相法工藝生產，純度高，粒度均勻，表面結構完整，易分散，比表面積大，表面活性高。納米鉭密度16.5g/cm3,熔點為2800度。鉭電容器是軍用電子領域應用最廣泛的電容器產品，電子整機產品的尺寸變的越來越小，要求鉭電容器向小型化、高容量化方向發展，鉭粉的比容量與粒度密度密切相關，粒度越細，比容量就越大，因此納米鉭粉的制備，降推動著鉭電容器的發展。
應用領域
由于其可鍛性、耐高溫和抗腐蝕特性，工業上廣泛用于化工、電子、軍事、機械和航天**等領域，制造電子原件、耐熱材料、抗腐蝕設備、催化劑、模具、**光學玻璃等，醫學上還用作人體檢入物、手術材料和造影劑。
技術支持
公司可以提供納米鉭粉產品在電容器、耐高溫材料上面的應用技術支持，具體應用咨詢請與銷售部人員聯系。咨詢郵箱sales@cwnano.com QQ 892050749
包裝儲存
本品為惰氣防靜電包裝，應密封保存于干燥、陰涼的環境中，不宜長久暴露于空氣中，防受潮發生團聚，影響分散性能和使用效果。
產品資料、技術咨詢、索樣：
聯系人：李經理（Mr.Li）
電話：13918946092 微信：13918946092 QQ1752423251郵箱：sales@cwnano.com
口碑好的納米鉭粉Ta生產廠家
口碑好的納米鉭粉Ta生產廠家
超細SiC表面涂覆、改性方法
超細SiC是一種性能優良的非氧化物陶瓷材料，具有高硬度、高彈性模量、耐熱耐腐蝕等有點，在航天、**、電子、化工等領域有廣泛的應用。還存在許多問題需要解決，如：超細SiC作為增強體制備金屬基復合材料時，由于裸SiC的共價鍵與金屬基體的金屬鍵之間的本質差別，導致界面潤濕性能差，且兩相接觸時，界面處在800度以上會發生明顯的固相反應，改變金屬基體的微結構與性能，從而對界面的結合程度及材料的機械性能帶來不利的影響；SiC作為介電和微波功能材料使用，其介電損耗及微波響應特性還不能滿足應用要求。研究發現，將某種物質涂覆在超細SiC表面對其進行改性制成復合粒子，可以實現不同時間的均勻分散，以其行為可以使鋁基、鐵基等材料具有比強度高、耐磨損、熱膨脹系數小及成本低的特點，且調節超細SiC微波電磁參數，使之具有較好的微波吸收特性，解決超細SiC在應用中存在的技術問題。
超細碳化硅表面改性、涂覆的方法有：
1、化學鍍 可行性強
2 電鍍 附著性能好，但干燥時易因收縮而引起裂紋，且相對投資較大
3 氣相沉積分為物理(PVD)：涂層面積小且表面質量不高；化學(CVD)：沉積速率太低
4 高能束流輻照 工藝性能好，涂層厚度可調，但孔隙率較高，成本高
5 溶膠凝膠法 純度高、均勻性好，但結合不牢，易剝落且有機成本高，有些有毒性。
6 其它方法：機械涂覆，改性超細SiC，即通過粉碎、磨碎、摩擦等增強粒子的表面活性，這種活性使分子晶格發生位移，內能增大，從而使超細SiC表面的溫度升高，并在機械力作用下與其它物質發生反應、附著，達到表面改性的目的。表面覆蓋涂覆，即利用表面活性劑、有機化合物新物質覆蓋在超細SiC的表面，以達到表面改性的目的，或利用沉淀反應進行表面改性。
