一、不銹鋼法蘭蝶閥產品簡述

　　蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

二、不銹鋼法蘭蝶閥的特點

　　1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

　　2、蝶閥可以運送泥漿，在管道口積存液體*少。 低壓下，可以實現良好的密封。 調節性能好。

　　3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

　　4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

　　5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。

三、不銹鋼法蘭蝶閥性能參數

四、不銹鋼法蘭蝶閥尺寸表

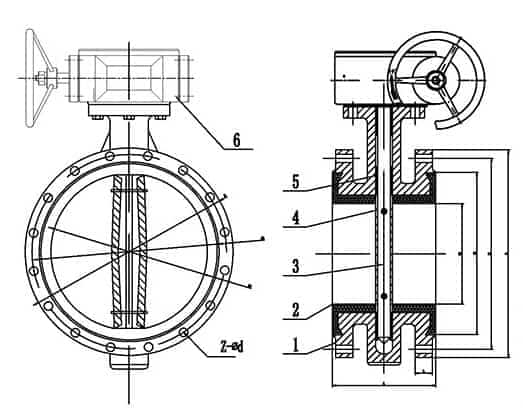

五、不銹鋼法蘭蝶閥結構圖

六、不銹鋼法蘭蝶閥安裝

　　1、安裝蝶閥時，應注意閥體上的流向標志，以免流通方向錯誤，影響使用。

　　2、使用前前應承認閥全開的前提下對管道進行沖洗，避免有焊渣等雜物刮傷密封面。

　　3、一般都設置旁通管路，在檢修或更換氣動蝶閥時，可使用旁通管路使用流程照常進行。

　　4、蝶閥為可在水平180°范圍內豎臥安裝，切勿將氣動執行器朝下倒裝。

　　5、定位器或電磁閥調試詳見說明書。

　　6、電動執行器曲臂為方頭布局，用為手動設備運用，毛病時卸掉氣源管直接用手動扳手即可完成手動操作。

　　7、運用過程中如發現填料函滲漏，緊固一下壓蓋螺栓即可處理。

七、不銹鋼法蘭蝶閥應用

　　不銹鋼法蘭蝶閥適用于硝酸、醋酸等有腐蝕性化工介質及水、蒸汽等非腐蝕性介質,不銹鋼法蘭蝶閥廣泛應用于化工、冶金、排水、石油天然氣等領域。
