秉持亞崴 AF 系列高效能立式加工機的技術基礎，專為汽機車零組件與 3C 電子產業量身打造之 AF-510 系列，不僅具備高精密零件的加工能力，同時可提供鉆孔攻牙機之高速生產效率。是所有同級機種中具備**性價比的機種之一，可輕易達成您今日及未來的各種加工需求。

高速直結式主軸設計，轉速**可達 20,000 rpm，且主軸本體與主軸馬達，皆于廠內完成嚴格的動平衡測試，確保穩定且**的切削能力

三軸采高精密滾柱型線性滑軌設計，不僅*快進給高達 50 m/min.，且可提供**的控制性與移動效率

高性能刀臂式刀庫搭配同動打刀機構，具備快速且穩定的換刀能力

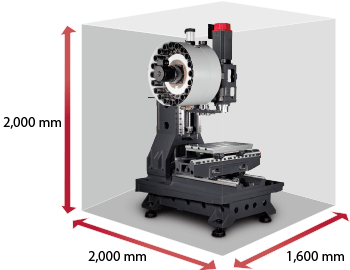

緊實的外型尺寸設計，縮小了占地面積并因此提高廠房的空間利用率

高剛性結構

所有鑄件結構皆經過 FEM 有限元素分析，具有設計**化、結構輕量化等優點，確保整機**結構剛性

一體成型的米漢納鑄件寬底座與 Y 型立柱設計，提供**支撐剛性，確保**動態精度

立柱與底座接觸面皆經過手工鏟花程序，確保**組裝精度、結構強度及均衡負載

運用貝塞爾**支點的設計概念，提供了 Y 軸鞍座*穩固的支撐，并確保全長彎曲量達到*小，大幅提升工作臺的動態精度

高性能主軸系統

直結式傳動設計，有效隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

采用高精度斜角接觸滾珠軸承，配合**化跨距兩點支撐設計，可同時提高主軸剛性與使用年限

馬達與主軸采用高剛性聯軸器聯結，可降低側向力對心軸所產生的震動，確保穩定之加工精度

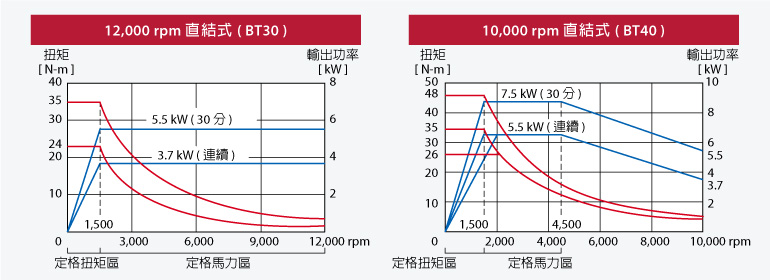

BT30 主軸提供 12,000 / 15,000 / 20,000 rpm；
BT40 主軸提供 10,000 / 12,000 / 15,000 rpm 等多種選擇，滿足各種加工需求

快速自動換刀系統

全系列標準配備 20T 刀臂式刀庫及同動打刀機構，滿足穩定且快速換刀的加工需求

標準捷徑選刀功能，縮短換刀時間，提升加工效率

T-T : 1.3 秒，*快可達 1 秒 ( 選配 )

高速軸向進給系統

三軸進給系統皆采用**式伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，并因此有效降低馬達負荷，減少熱能的產生，藉以確保**的性能與精度

馬達座與鑄件本體采一體式設計，切削應力可更為均勻分布，軸向系統之整體剛性大幅提高

三軸*快進給可達 50 m/min.，另可選配提高至 60 m/min.

高效率排屑系統

高壓沖屑系統可將切屑迅速排除于加工區域外，并經由大尺寸之斜背式排屑槽將切屑移除至機器后側之集屑桶，排屑效率快速且不易堆積

集屑桶與水箱皆采可分離式設計，維護更為方便

另可選配底座沖屑系統，提高快速排屑能力，確保切屑不殘留

AF 系列

　　重要諸元AF-1000AF-1060AF-1250AF-1460

　　X 軸行程mm1,0201,0601,2501,400

　　Y 軸行程mm550600620

　　Z 軸行程mm635600620

　　主軸中心至立柱軌道面距離mm588740730

　　主軸鼻端至工作臺面距離mm100 ~ 735100 ~ 700100 ~ 720

　　工作臺

　　工作臺尺寸 ( X 方向 )mm1,2001,3501,500

　　工作臺尺寸 ( Y 方向 )mm550600620

　　工作臺載重量kg7001,000

　　T 型槽 ( 寬度 x 距離 x 數量 )18 mm x 100 mm x 5

　　主軸

　　主軸內孔規格BT40

　　主軸馬達 ( 連續 / 30 分鐘 )kW5.5 / 7.5 ( 10,000 / 12,000 rpm ) ;

　　7.5 / 11 ( 15,000 rpm )
