點擊圖片查看原圖概述

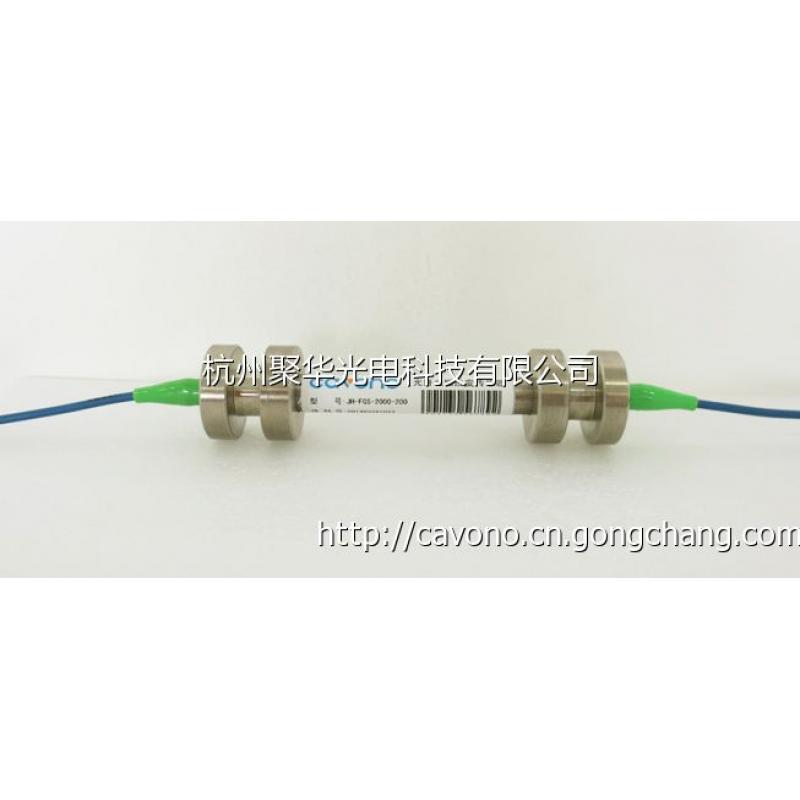

JH-FGS-A1光纖光柵埋入式標準型應變計主要用于混凝土、鋼筋混凝土或可塑性材料如基礎、樁基、橋梁、隧道、襯砌等內部應變測量，以便于長期觀測器結構應力應變的變化并進行狀態分析。
JH-FGS-A1采用特有的彈性梁結構，具有較高的測量分辨率和測量精度，其內部敏感元件，無電源、本質安全、不受電磁干擾及雷擊損傷，且可通過光纖進行長距離傳輸（30km）?，F(xiàn)場安裝時先將傳感器固定在鋼筋籠或其他支護結構上，然后在進行澆筑。產品符合國家建筑工業行業標準JG/T 422-2013。
產品特點
??安裝方便，適合進行長期監測，尤其適用于混凝土箱梁、其他混凝土澆筑結構；
?單光柵，適用于環境溫度變化小的工程，占用波長帶寬資源少，批量實用性高，節省項目整體成本；
?尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境。
技術參數
|
項目 |
參數值 |
|
量程（με） |
±1500 |
|
精度（με） |
1%F.S. |
|
分辨率（με） |
0.1% F.S. |
|
光柵數量 |
1 |
|
光柵中心波長 |
1528~1563 |
|
反射率 |
≥85% |
|
工作溫度范圍（℃） |
-30~85 |
|
尺寸 |
Φ22x130 |
|
尾纖 |
耐腐蝕PU披覆鎧裝光纜，兩端各1.5m，可定制 |
|
連接方式 |
熔接或FC/APC接頭 |
|
安裝方式 |
焊接/粘接/螺栓固定 |
