水文中心主站樓電力監控系統

     智能變配電監控系統是電力與工業自動化監控組態軟件的結合，可廣泛應用于各電壓等級的企業變配電室、智能大廈、市政建設、智能化小區、學校、港口、機場等諸多領域；是一個開放式、智能化、網絡化、組態化的用電自動化監控管理軟件。

登錄界面
系統打開運行后，顯示登錄界面，登錄界面不僅僅顯示項目名稱，制造單位等，更重要的是作為用戶登錄的主界面，只有擁有相應權限的用戶，輸入正確密碼才能登入系統。


返回與退出
操作界面右上角分別是【返回】和【退出】按鈕。
【返回】：返回到系統主界面。
【退出】：關閉ARTA軟件。






系統主界面
主界面連接所有的操作界面，進入子項的系統拓撲圖。并將實時信息進行顯示，點擊任一顯示項，可以進入查詢設備各項詳細信息。


拓撲圖
簡單直觀的展現整個能耗監測的拓撲結構。用戶可以輕松的查詢到每塊電表的實時的狀態。便于使用和查詢。





界面中回路下方表示當前回路的通訊狀態：



實時數據

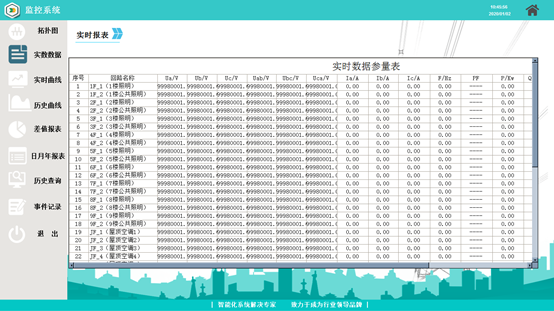

實時數據是完整顯示系統設備的實時監測信息，用table表、按接線回路方式呈現，清晰、直觀的回路電壓，電流，電功率各項數據。



趨勢分析
趨勢分析內又分實時曲線分析和歷史曲線分析。
點擊進入實時曲線之后，一般根據曲線表格右上方的選擇框內選擇需要查詢的回路，即可顯示所選對象的實時數據。
選中回路后，曲線圖中會用不同顏色的線條將電壓，電流顯現出來。



歷史曲線和實時曲線類似，設置起始時間，選擇下拉框中的回路，顯示該回路在該時間段的電流。







歷史查詢
歷史查詢是通過設置查詢時間，選擇需要查詢的回路，可以將時間段內該回路的數據查詢出來。以table表、按接線回路方式呈現，清晰、直觀的監測儀表完整顯示系統設備的某一時間段監測信息，歷史信息。



差值報表
差值報表是按時間段來查詢該時間段內的耗電量，并可將查詢的結果導出，界面如下：



日報表
日報表，可以通過設定日期，以及回路來查詢當天內各個時段的抄表值和耗電量。



?  月報表
月報表，可以通過設定日期，以及回路來查詢當月每天的抄表值和耗電量。以月為周期，查詢?nèi)掌诮ㄗh設定起始時間為每個月的1號。（截止時間為30/31）


?  年報表
年報表，可以通過設定日期，以及回路來查詢當年每月的抄表值和耗電量。以年為周期，查詢?nèi)掌诮ㄗh設定起始時間為每年的1月1號。



武漢艾睿達智能技術有限公司致力于電力監控,提供完整的電力監控 系統解決方案,電力監控平臺一站式服務。
