機場電力監控項目

ARTA-3000電力監控系統采用多平臺設計，將自動化系統所依托的監視、控制、邏輯、轉換、互聯網平臺等模塊進行封裝，可以在Windows平臺運行，把操作簡易化的軟件提供給用戶

登錄界面
桌面上雙擊打開電力監控系統“電力監控軟件”。
系統打開運行后，顯示登錄界面，登錄界面不僅僅顯示項目名稱，制造單位等，更重要的是作為用戶登錄的主界面，只有擁有相應權限的用戶，輸入正確密碼才能登入系統。
注：系統默認登錄賬戶密碼如下。



輸入賬號密碼，點擊登錄即可進入電力監控軟件界面。

返回與退出
操作界面右上角分別是【返回】和【退出】按鈕。
【退出】：關閉ARTA軟件。

【返回】：返回到系統主界面。




系統主界面
主界面連接所有的操作界面，進入子項的電力一次圖。并將實時信息進行顯示，點擊任一顯示項，可以進入查詢設備各項詳細信息。

 主系統圖
高壓電力一次圖

點擊“保護參量柜”即可看到該回路保護的遙信量，如下圖所示；




低壓電力一次圖
簡單直觀的展現整個電力監控的電力回路結構。


實時數據
實時數據是完整顯示系統設備的實時監測信息，用table表、按接線回路方式呈現，清晰、直觀的回路電壓，電流，電功率各項數據。橫杠表示該回路通訊故障。

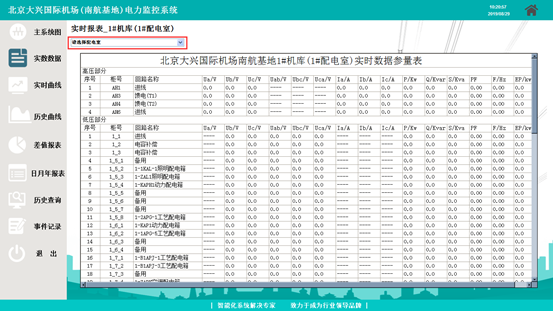

點擊頁面中的“請選擇配電房”可切換其他區域查看，如下所示：





趨勢分析
趨勢分析內又分實時曲線分析和歷史曲線分析。
點擊進入實時曲線之后，一般根據曲線表格右上方的選擇框內選擇需要查詢的回路，即可顯示所選對象的實時數據。
選中回路后，曲線圖中會用不同顏色的線條將電壓，電流顯現出來。

在曲線中可拖動左鍵不放，進行放大曲線細節查看。點擊右鍵可恢復放大的曲線。然后點擊回路選擇框下方的“恢復曲線”可將曲線的右坐標設置為當前系統時間。
點擊圖中標紅處可選擇查看的配電房以及對應回路。


歷史曲線和實時曲線類似，設置起始時間，選擇下拉框中的回路，顯示該回路在該時間段的電流。



歷史查詢
歷史查詢是通過設置查詢時間，選擇需要查詢的回路，可以將時間段內該回路的數據查詢出來。以table表、按接線回路方式呈現，清晰、直觀的監測儀表完整顯示系統設備的某一時間段監測信息，歷史信息。

1.  選擇查看配電房；

2.  設置查詢的時間段（起始時間）；

3.  選擇需要查詢的回路；

4.  點擊查詢；

5.  可將查詢出來的數據導出至本地進行編輯、打印。

1)         選擇保存地址；
2)         輸入保存名稱；
3)         選擇保存文件格式，建議選擇.csv文件；
4)         點擊保存，即可在保存地址中查找、編輯、打印。


差值報表
差值報表是按時間段來查詢該時間段內的耗電量，并可將查詢的結果導出，界面如下：


日月年報表
日報表
日報表，可以通過設定日期，以及回路來查詢當天內各個時段的抄表值和耗電量，可將查詢出來的數據導出至本地進行編輯、打印。



月報表
月報表，可以通過設定日期，以及回路來查詢當月每天的抄表值和耗電量。可將查詢出來的數據導出至本地進行編輯、打印。



年報表
年報表，可以通過設定日期，以及回路來查詢當年每月的抄表值和耗電量。以年為周期，查詢?nèi)掌诮ㄗh設定起始時間為每年的1月1號?？蓪⒉樵兂鰜淼臄?shù)據導出至本地進行編輯、打印。



事件記錄
實時事件記錄：



歷史事件記錄：


1)         選擇保存地址；
2)         輸入保存名稱；
3)         選擇保存文件格式，建議選擇.csv文件；
4)         點擊保存，即可在保存地址中查找、編輯、打印。


溫濕度模塊



溫濕度模塊會顯示當前配電房內的溫度及濕度并實時更新；
設備狀態顯示正常，即為正常工作，設備狀態顯示故障，即為通訊出線故障。


武漢艾睿達電力監控系統是適用于各行業用戶端供配電監控和運行管理的一系列產品,通過對用戶供配電網絡和用電設備的不間斷保護和監控,提高供配電可靠性和自動化水平。
